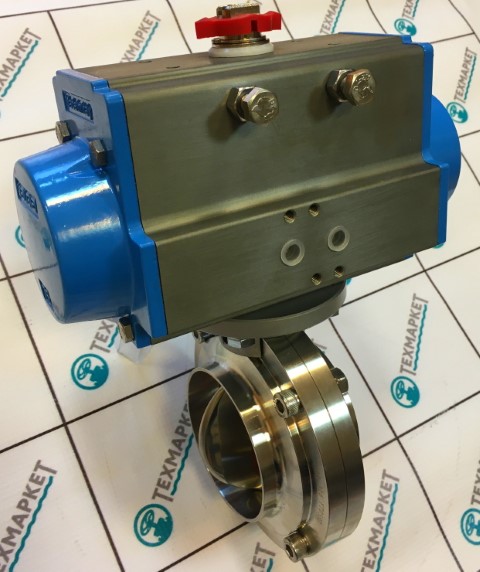

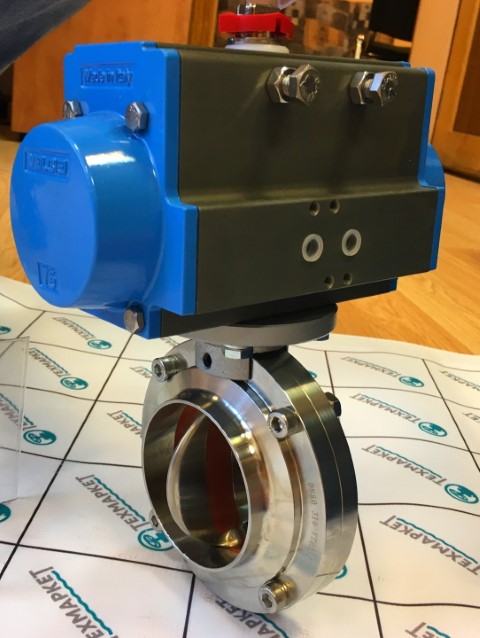

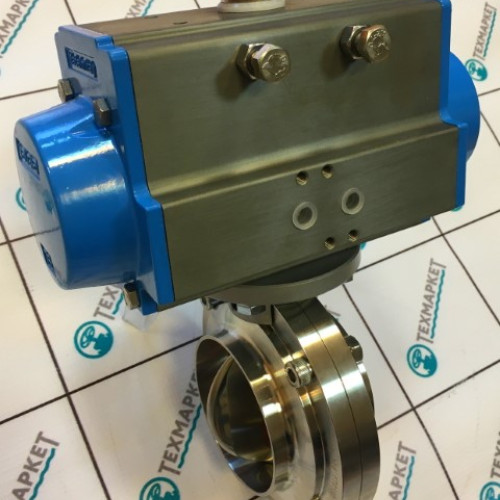

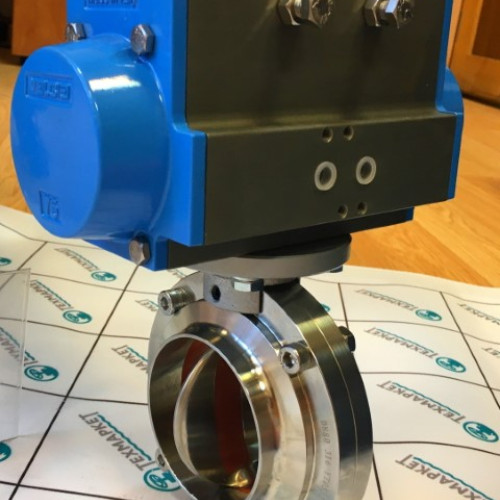

Затвор дисковый из нерж сталь, уплотнение EPDM, с пневмоприводом, приварной, PN 10 бар | CN610 |
CN610-01020 | DN 20 PN 10 | 27 515 руб. |
CN610-01032 | DN 032 PN 10 | 29 214 руб. |
CN610-01040 | DN 040 PN 10 | 32 380 руб. |
CN610-01050 | DN 050 PN 10 | 34 529 руб. |
CN610-01065 | DN 065 PN 10 | 35 792 руб. |
CN610-01080 | DN 080 PN 10 | 38 870 руб. |
CV610-02100 | DN 100 PN 10 | 16 685 руб. |
CN610-01125 | DN 125 PN 10 | по запросу |
Инструкция по монтажу межфланцевых затворов
Затвор дисковый CN610, поворотный с пневмоприводом, предназначен для использования в качестве запорноного устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление завтором происходит с помощью пневмо привода.
Давление: PN 10 бар (1,0 МПа)
Рабочая температура среды: -20… +120°С
Среда: воздух, вода, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -20… +40°С
Материалы: корпус и диск - нержавеющая сталь AISI 304 (по запросу AISI316), уплотнение седла диска - EPDM
Способ крепления: приварка (по запросу фланец)
Герметичность: класс "А", без протечек
Управление: Пневмопривод двухсторонего действия.
По запросу пневмотический привод может быть поставлен односторонего действия с возратной пружиной, с токовым датчиком положения и другой автоматикой.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
