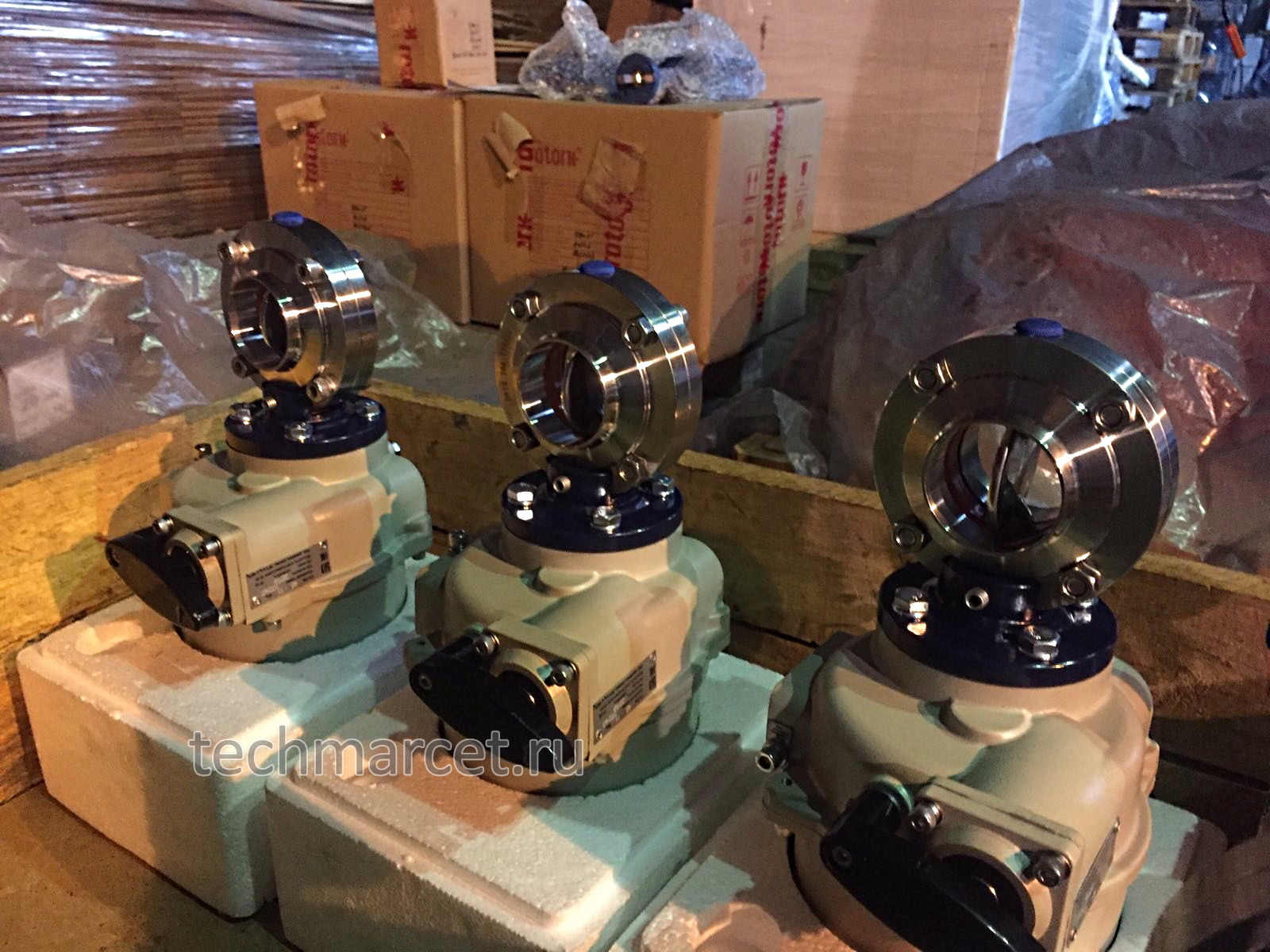

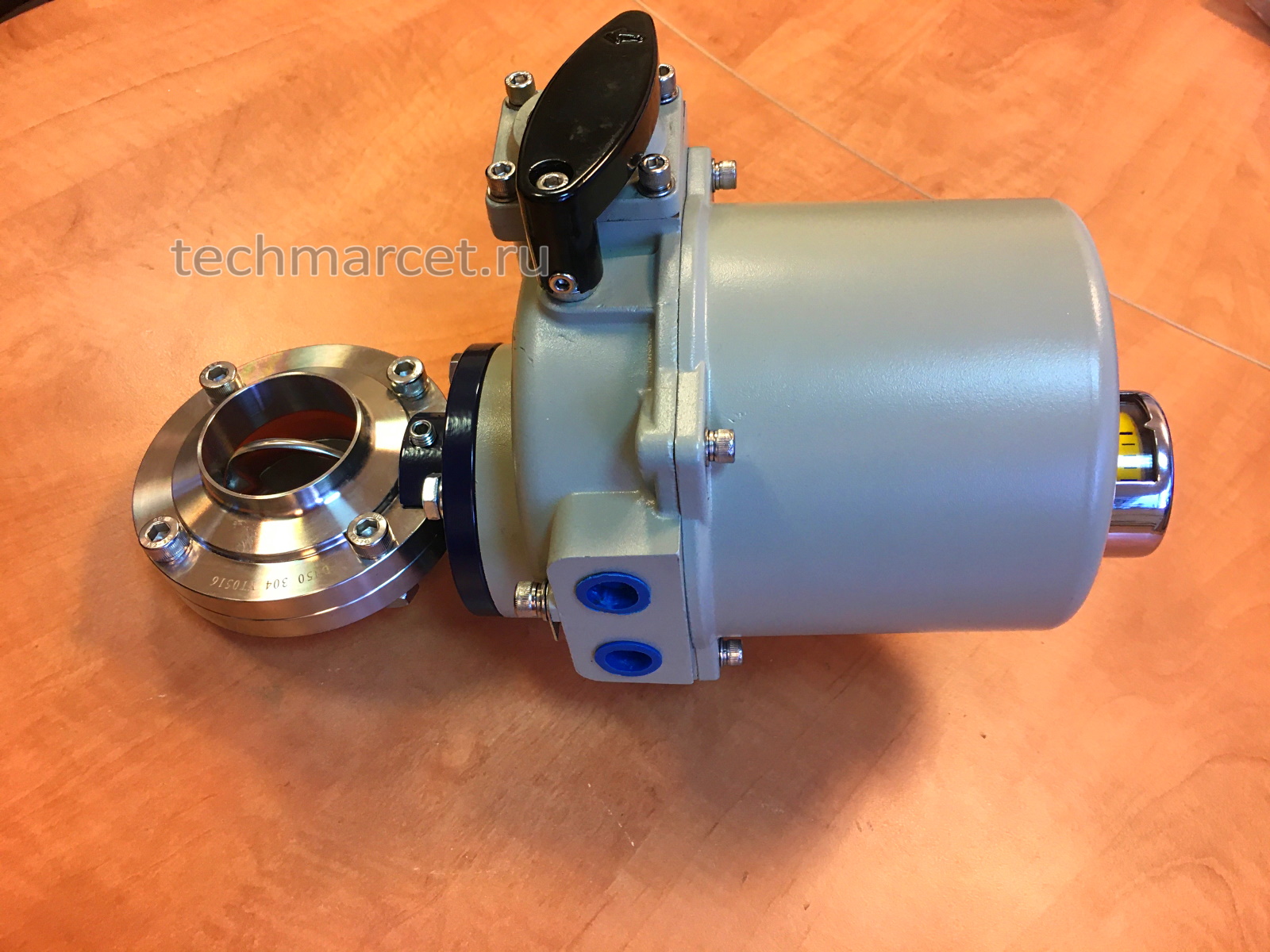

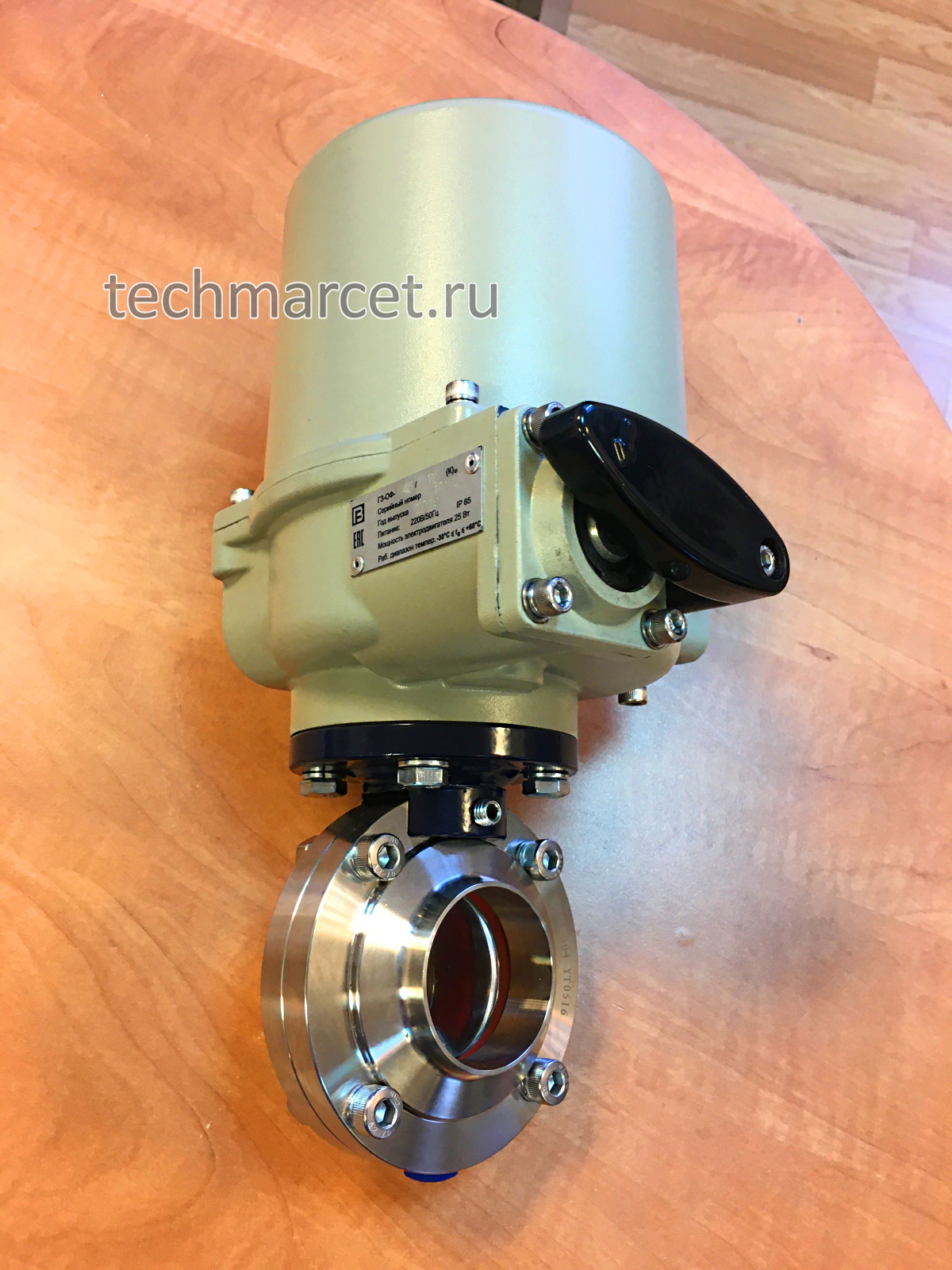

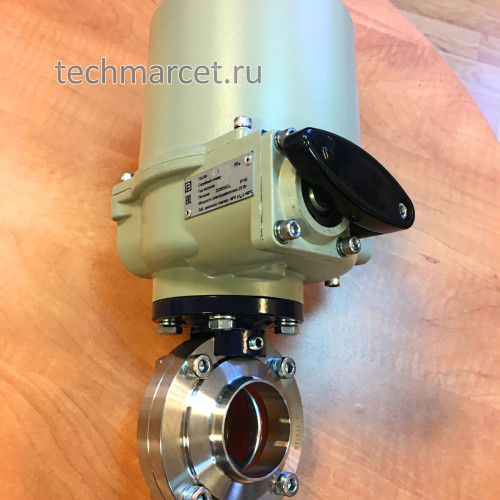

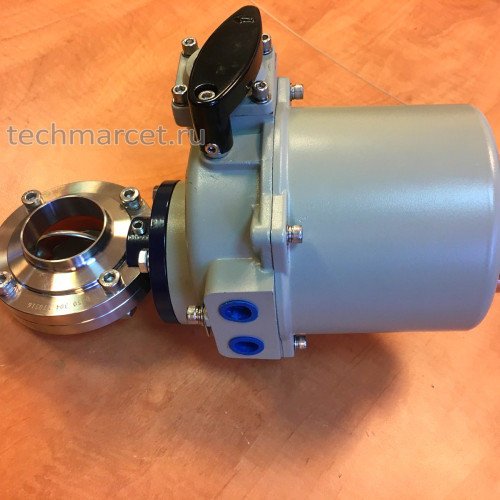

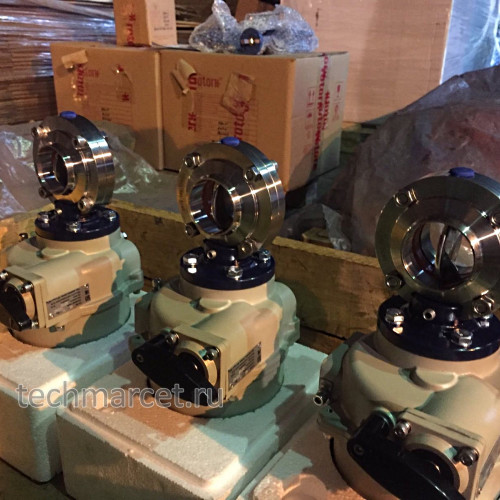

Затвор дисковый из нерж сталь, уплотнение EPDM, с электроприводом 1х220 В; 50 Гц, приварной, PN 10 бар
CN210
| CN210-01020 | DN 20 PN 10 | 53 056 руб. |
| CN210-01032 | DN 032 PN 10 | 54 043 руб. |
| CN210-01040 | DN 040 PN 10 | 55 350 руб. |
| CN210-01050 | DN 050 PN 10 | 56 991 руб. |
| CN210-01065 | DN 065 PN 10 | 64 280 руб. |
| CN210-01080 | DN 080 PN 10 | 74 575 руб. |
| CV210-02100 | DN 100 PN 10 | по запросу |
| CN210-01125 | DN 125 PN 10 | 127 979 руб. |
Инструкция по монтажу межфланцевых затворов
Затвор дисковый CN210, поворотный управление от электропривода (привод оснащен ручным дублером), предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота электроприводом запорного диска вокруг своей оси внутри рабочего канала затвора.
Отличается надежностью конструкции, большим запасом прочности и высокой герметичностью запирающего узла.
Давление: PN 10 бар (1,0 МПа)
Рабочая температура среды: -20… +120°С
Среда: воздух, вода, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -20… +40°С
Материалы: корпус и диск - нержавеющая сталь AISI 304 (по запросу AISI316), уплотнение седла диска - EPDM
Способ крепления: приварка (по запросу фланец)
Герметичность: класс "А", без протечек
Управление: электропривод 1х220 В; 50 Гц с возможностью фиксации диска в любом промежуточном положении.
По запросу электропривод может быть поставлен во взрывозащищенном исполнении, с токовым датчиком положения и щитом управления затвором.
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
