Затвор поворотный FAF 3550 чугунный, с ручкой межфланцевый, PN16 бар | CV610 |
CV610-01040 | DN 040 PN 16 | 4 171 руб. |
CV610-01050 | DN 050 PN 16 | 4 551 руб. |
CV610-01065 | DN 065 PN 16 | 5 499 руб. |
CV610-01080 | DN 080 PN 16 | 6 257 руб. |
CV610-01100 | DN 100 PN 16 | 8 343 руб. |
CV610-01125 | DN 125 PN 16 | 10 997 руб. |
CV610-01150 | DN 150 PN 16 | 13 083 руб. |
CV610-01200 | DN 200 PN 16 | 24 080 руб. |
CV610-01250 | DN 250 PN 16 | по запросу |
CV610-11250 | DN 250 PN 16 | по запросу |
CV610-11300 | DN 300 PN 16 | по запросу |
Технические описание затвора FAF 3550 и габаритные размеры
Инструкция по монтажу межфланцевых затворов

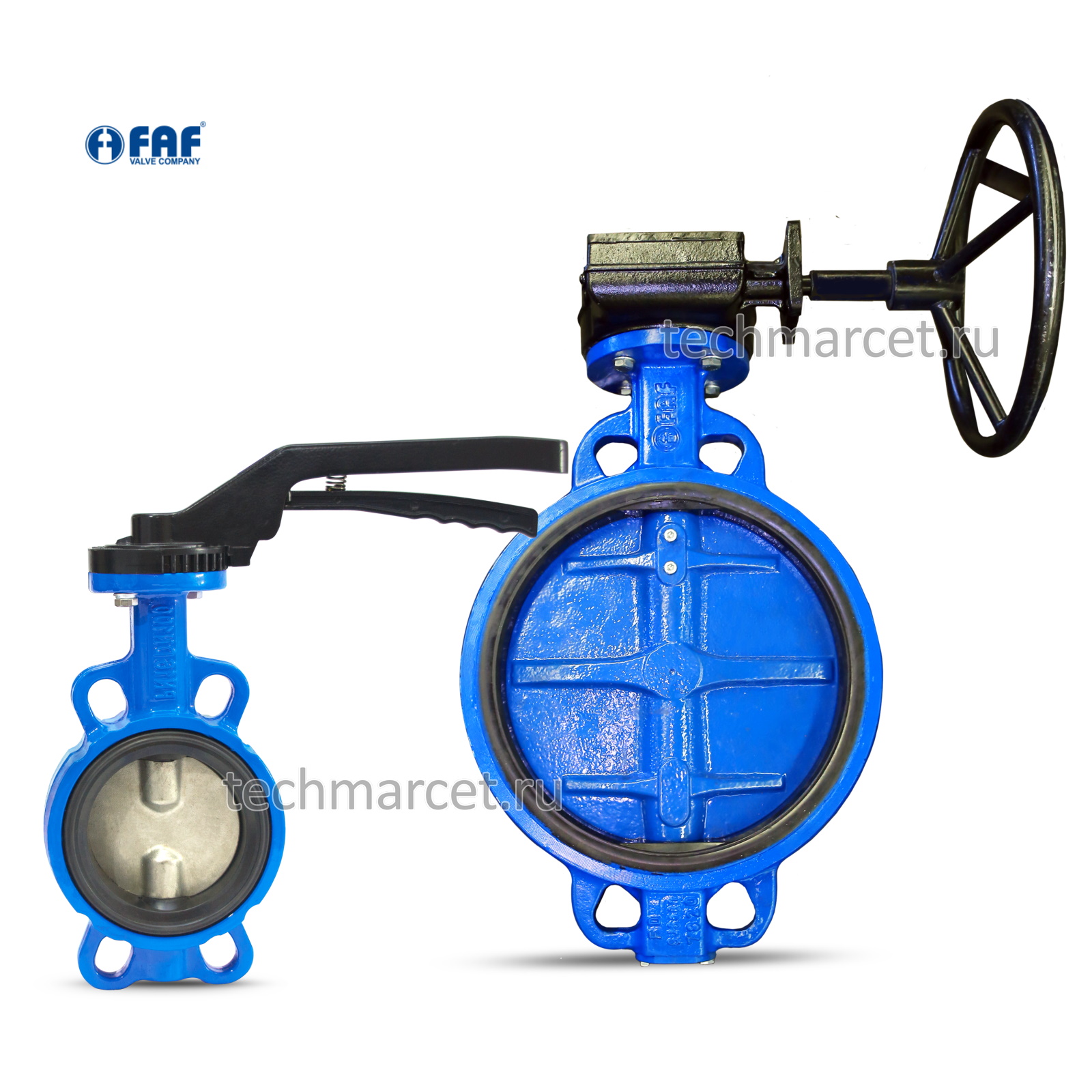

Затвор дисковый FAF 3550 , поворотный с дисковым запирающим элементом, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.
Давление: PN 16 бар (1,6 МПа)
Рабочая температура среды: -25… +120°С
Среда: воздух, вода, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -20… +40°С
Материалы: корпус - высокопрочный чугун, диск - чугунный с никелированным покрытием, уплотнение седла диска - EPDM
Способ крепления: межфланцевый
Герметичность: класс "А", без протечек
Управление: ручное (рычаг) с возможностью фиксации диска с дискретностью 9° (для DN32-250). Для затворов DN250-1000 - редуктор самотормозящийся с возможностью фиксации диска в любом положении.
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
