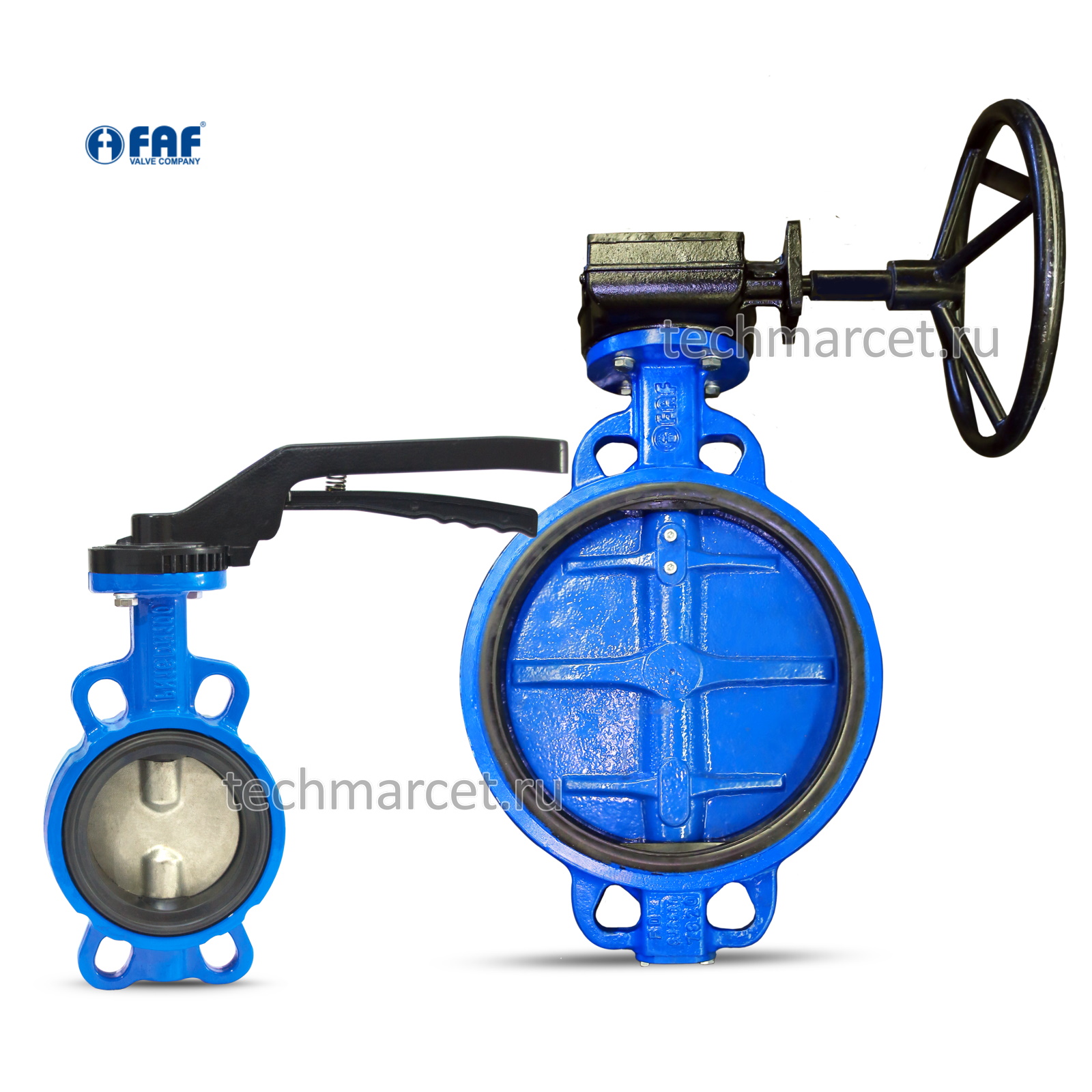

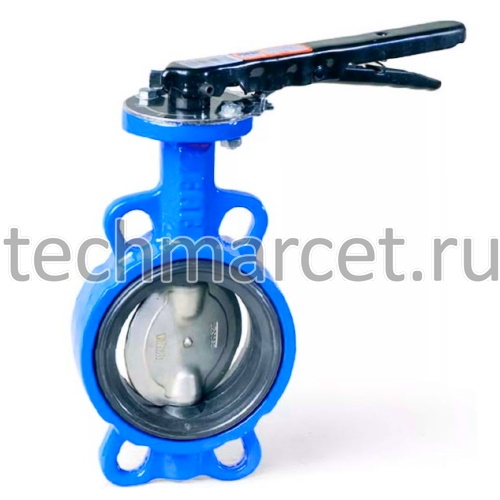

Затвор поворотный FAF 3500 чугунный с диском из нержавеющий стали межфланцевый, PN16 бар

CV600

АртикулЦена в рублях с учетом НДС
CV600-01040DN 040 PN 164 930 руб.
CV600-01050DN 050 PN 165 309 руб.
CV600-01065DN 065 PN 166 257 руб.
CV600-01080DN 080 PN 167 395 руб.
CV600-01100DN 100 PN 1610 807 руб.
CV600-01125DN 125 PN 1615 358 руб.
CV600-01150DN 150 PN 1618 960 руб.
CV600-01200DN 200 PN 1632 612 руб.
CV600-01250DN 250 PN 1650 245 руб.
Купить
Минимальные сроки поставки
Минимальные сроки поставки

Оформить заказ

Количество
Имя
Электронная почта
Телефон
Прикрепить файл
Максимальный размер одного файла: 8 MB
Сообщение
Новое поле HTML

This is HTML field.

Use clean markup!

Нажимая на кнопку "Отправить", я даю согласие на обработку персональных данных

Технические описание затвора FAF 3500 и габаритные размеры

Инструкция по монтажу межфланцевых затворов


Затвор дисковый FAF 3550 , поворотный с дисковым запирающим элементом, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.


Давление: PN 16 бар (1,6 МПа)

Рабочая температура среды: -25… +120°С

Среда: воздух, вода, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам

Температура окружающей среды: -20… +40°С

Материалы: корпус - высокопрочный чугун, диск - нерж сталь, уплотнение седла диска - EPDM

Способ крепления: межфланцевый

Герметичность: класс "А", без протечек

Управление: ручное (рычаг) с возможностью фиксации диска с дискретностью 9° (для DN32-250). Для затворов DN250-1000 - редуктор самотормозящийся с возможностью фиксации диска в любом положении.

По запросу возможна комплектация ответными фланцами и крепежом.

Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.

Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
