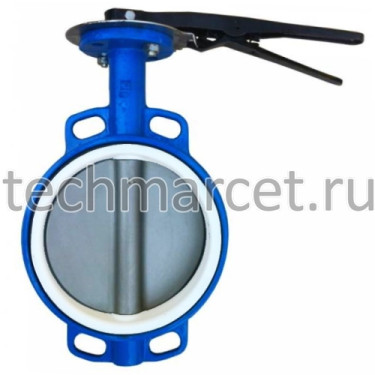

Затвор дисковый чугуный, уплотнение PTFE, с ручкой/редуктором, межфланцевый, PN16 бар | CV560 |
CV560-01050 | DN 050 PN 16 | 22 342 руб. |
CV560-01065 | DN 065 PN 16 | 23 506 руб. |
CV560-01080 | DN 080 PN 16 | 26 637 руб. |
CV560-01100 | DN 100 PN 16 | 44 310 руб. |
CV560-01150 | DN 150 PN 16 | 58 485 руб. |
CV560-01200 | DN 200 PN 16 | по запросу |
Технические описание затвора поворотного и габаритные размеры
Инструкция по монтажу межфланцевых затворов

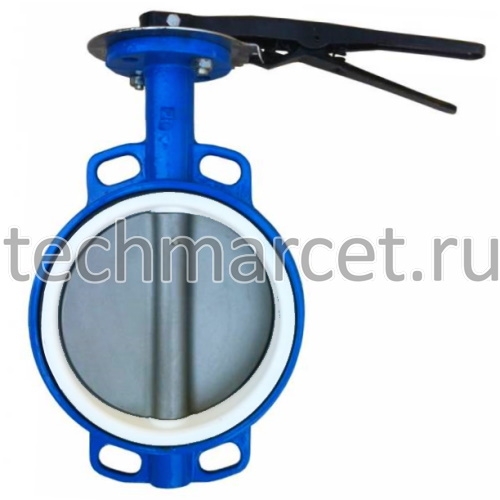

Затвор дисковый CV560, поворотный с дисковым запирающим элементом, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.
Давление: PN 16 бар (1,6 МПа)
Рабочая температура среды: -25… +200°С
Среда: воздух, вода, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -20… +40°С
Материалы: корпус - чугун, диск - чугун, уплотнение седла диска - PTFE
Способ крепления: межфланцевый
Герметичность: класс "А", без протечек
Управление: ручное (рычаг) с возможностью фиксации диска с дискретностью 9° (для DN40-200). Для затворов DN200-300 - редуктор самотормозящийся с возможностью фиксации диска в любом положении.
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться без перекосов. Конструктивная особенность затворов дает возможность монтажа без использования дополнительных межфланцевых уплотнений.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
