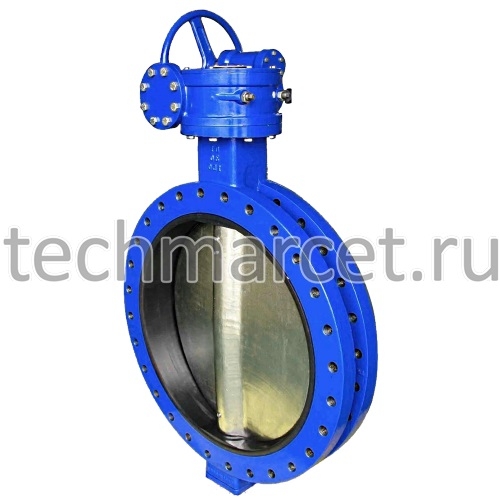

Затвор дисковый поворотный чугунный, уплотнение EPDM, c ручкой/редуктором, фланцевый, PN 10-16 бар
CV521-01
| CV521-01050 | DN 050 PN 16 | 13 518 руб. |
| CV521-01065 | DN 065 PN 16 | 18 583 руб. |
| CV521-01080 | DN 080 PN 16 | 20 532 руб. |
| CV521-01100 | DN 100 PN 16 | 24 820 руб. |
| CV521-01125 | DN 125 PN 16 | 32 791 руб. |
| CV521-01150 | DN 150 PN 16 | 36 839 руб. |
| CV521-01200 | DN 200 PN 10 | 53 353 руб. |
| CV521-01250 | DN 250 PN 10 | 79 338 руб. |
| CV521-11300 | DN 300 PN 10 | 111 858 руб. |
| CV521-11350 | DN 350 PN 10 | 140 025 руб. |
| CV521-11400 | DN 400 PN 10 | 176 200 руб. |
| CV521-11500 | DN 500 PN 10 | 275 539 руб. |
| CV521-11600 | DN 600 PN 10 | по запросу |
| CV521-11800 | DN 800 PN 10 | по запросу |
| CV521-11900 | DN 900 PN 10 | по запросу |
| CV521-11A10 | DN 1000 PN 10 | по запросу |
| CV521-11A12 | DN 1200 PN 10 | по запросу |
Затвор дисковый, поворотный с дисковым запирающим элементом, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.
Отличается надежностью конструкции, большим запасом прочности и высокой герметичностью запирающего узла.
Давление: PN 10, 16 бар (1; 1,6 МПа)
Рабочая температура среды: -25… +110°
Среда: воздух, вода, пар, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -20… +40°С
Материалы: корпус - чугун, диск - чугун, уплотнение седла диска - EPDM
Способ крепления: фланцевый по ГОСТ 12815-80
Герметичность: класс "А", без протечек
Управление: ручное (рычаг) с возможностью промежуточной фиксации диска (для DN50-250). Для затворов DN300-1200 - редуктор самотормозящийся с возможностью фиксации диска в любом положении.
По запросу затвор может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В в стандартном или взрывозащищенном исполнении, а также с токовым датчиком положения.
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться с межфланцевыми уплотняющими прокладками без перекосов.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
