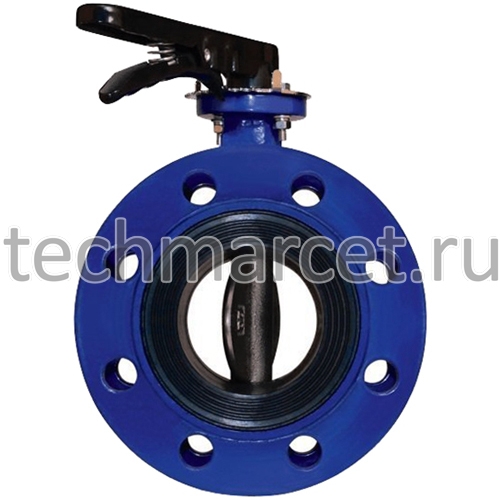

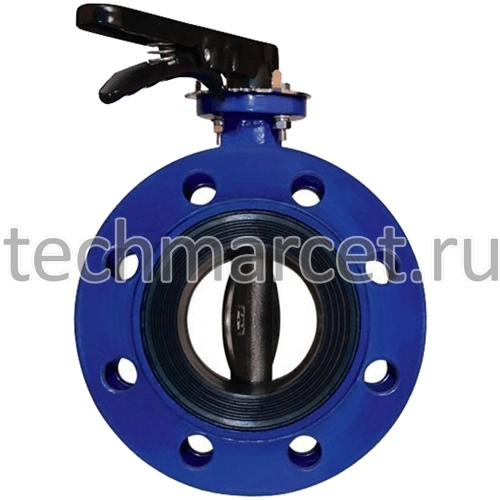

Затвор дисковый поворотный чугунный, уплотнение EPDM, с ручкой/редуктором, фланцевый, PN 10-16 бар | CV521-02 |
CV521-02050 | DN 050 PN 16 | 13 785 руб. |
CV521-02065 | DN 065 PN 16 | 18 950 руб. |
CV521-02080 | DN 080 PN 16 | 20 937 руб. |
CV521-02100 | DN 100 PN 16 | 25 310 руб. |
CV521-02125 | DN 125 PN 16 | 33 438 руб. |
CV521-02150 | DN 150 PN 16 | 37 566 руб. |
CV521-02200 | DN 200 PN 10 | 54 406 руб. |
CV521-02250 | DN 250 PN 10 | 80 903 руб. |
CV521-12300 | DN 300 PN 10 редукт | 114 065 руб. |
CV521-12350 | DN 350 PN 10 редукт | 142 789 руб. |
CV521-12400 | DN 400 PN 10 редукт | 179 678 руб. |
CV521-12500 | DN 500 PN 10 редукт | 280 977 руб. |
CV521-12600 | DN 600 PN 10 редукт | 426 226 руб. |
CV521-12800 | DN 800 PN 10 редукт | 993 637 руб. |
CV521-12900 | DN 900 PN 10 редукт | 1 204 655 руб. |
CV521-12A10 | DN 1000 PN 10 редукт | 1 421 665 руб. |
CV521-12A12 | DN 1200 PN 10 редукт | по запросу |
CV521-12A14 | DN 1400 PN 10 редукт | по запросу |
Затвор дисковый, поворотный с дисковым запирающим элементом, предназначен для использования в качестве запорно-регулирующего устройства для трубопроводов водо- и теплоснабжения, систем водоотведения, а также систем вентиляции и кондиционирования. Управление потоком среды осуществляется путем поворота запорного диска вокруг своей оси внутри рабочего канала затвора.
Отличается надежностью конструкции, большим запасом прочности и высокой герметичностью запирающего узла.
Давление: PN 10, 16 бар (1; 1,6 МПа)
Рабочая температура среды: -25… +110°С
Среда: воздух, вода, неорганические кислотные и щелочные растворы и подобные среды, не агрессивные к применяемым материалам
Температура окружающей среды: -20… +40°С
Материалы: корпус - высокопрочный чугун с шаровым графитом (ВЧШГ), диск - ВЧШГ с никелированным покрытием, уплотнение седла диска - EPDM
Способ крепления: фланцевый по ГОСТ 12815-80
Герметичность: класс "А", без протечек
Управление: ручное (рычаг) с возможностью фиксации диска с дискретностью 9° (для DN50-250). Для затворов DN50-1400 - редуктор самотормозящийся с возможностью фиксации диска в любом положении.
По запросу затвор может быть поставлен в комплекте с электрическим приводом напряжением AC 220В/380В, а также с токовым датчиком положения.
Страна-производитель: Польша
Информация по затворам DN 50-250 с редукторным управлением предоставляется по запросу.
По запросу возможна комплектация ответными фланцами и крепежом.
Рекомендуемое монтажное положение на трубопроводе: ось горизонтально. Допускается установка затвора исполнительным механизмом вверх. Монтаж на трубопровод должен производиться с межфланцевыми уплотняющими прокладками без перекосов.
Гарантируется безотказная работа затвора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки,при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
