Регулятор расхода, чугунный, фланцевый, PN 16-25 бар
RD204
| RD204-02015 | DN 15 | 48 015 руб. |
| RD204-02020 | DN 20 | 51 491 руб. |
| RD204-02025 | DN 25 | 53 593 руб. |
| RD204-02032 | DN 32 | 56 745 руб. |
| RD204-02040 | DN 40 | 63 293 руб. |
| RD204-02050 | DN 50 | 64 990 руб. |
| RD204-02065 | DN 65 | 69 355 руб. |
| RD204-02080 | DN 80 | 82 046 руб. |
| RD204-02100 | DN 100 | 101 971 руб. |
| RD204-02150 | DN 150 | 233 608 руб. |
| RD204-02200 | DN 200 | 614 738 руб. |
Скачать техническое характеристики регулятора УРРД
Клапан, регулирующий давление или регулятор давления УРРД предназначен для автоматического управления технологическими процессами различных производств, с целью непрерывного регулирования давления рабочей среды. Современный регулятор давления жидких и газообразных сред применяется на теплоэнергоцентралях (ТЭЦ), на индивидуальных (ИТП) и центральных (ЦТП) тепловых пунктах в системах отопления и горячего водоснабжения, в системах кондиционирования воздуха.
Действие регулятора давления после (до) себя, прямого действия, основано на использовании энергии рабочей среды, транспортируемой по трубопроводу, без применения постороннего источника энергии. С изменением давления на контролируемом участке регулятор давления воды изменяет степень открытия затвора в сторону, необходимую для восстановления исходного давления «после (до) себя». Настройка необходимого значения выходного давления осуществляется вручную, в процессе эксплуатации.
Давление: PN 16; 25 бар (1,6; 2,5 МПа)
Рабочая температура: +5... +150°С
Среда: вода и подобные среды, не агрессивные к применяемым материалам
Диапазоны регулировки давления: 0,01-0,07; 0,05-0,3; 0,1-0,6; 0,3-1,2 МПа
Материал корпуса: чугун
Способ крепления: фланцевый по ГОСТ 12815-80
Температура окружающей среды: +5...+50°С
Исполнение: "после себя", нормально-открытый, прямого действия
Комплектация: импульсная трубка, манометр
Страна-производитель: Россия
По умолчанию регуляторы поставляются в модификации НО "после себя", в корпусе под давление PN 16 бар и с диапазоном регулировки 1-6 бар (0,1-0,6 МПа).

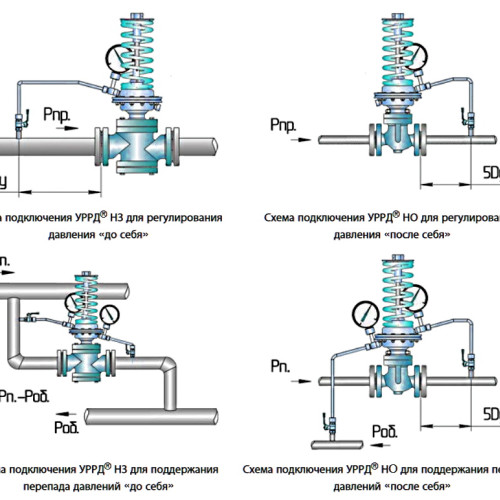

Информация по УРРД НЗ "до себя", в корпусе под давление PN 25 бар и с диапазонами регулировки 0,01-0,07; 0,05-0,3; 0,3-1,2 МПа поставляется по запросу.
Также по запросу может быть предоставлена информация по УРРД в модификации РПД (регулятор расхода/перепада давления).
Возможна комплектация ответными фланцами, прокладками и крепежом.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа регулятора в течение 12 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
