Регулятор давления РДС-НО, после себя, пилотного действия, чугунный, фланцевый, PN 10-16 бар
RD440
| RD440-01032 | DN 32 | 92 736 руб. |
| RD440-01040 | DN 40 | 97 678 руб. |
| RD440-01050 | DN 50 | 111 537 руб. |
| RD440-01065 | DN 65 | 135 521 руб. |
| RD440-01080 | DN 80 | 140 452 руб. |
| RD440-01100 | DN 100 | 194 872 руб. |
| RD440-01125 | DN 125 | 252 163 руб. |
| RD440-01150 | DN 150 | 269 453 руб. |

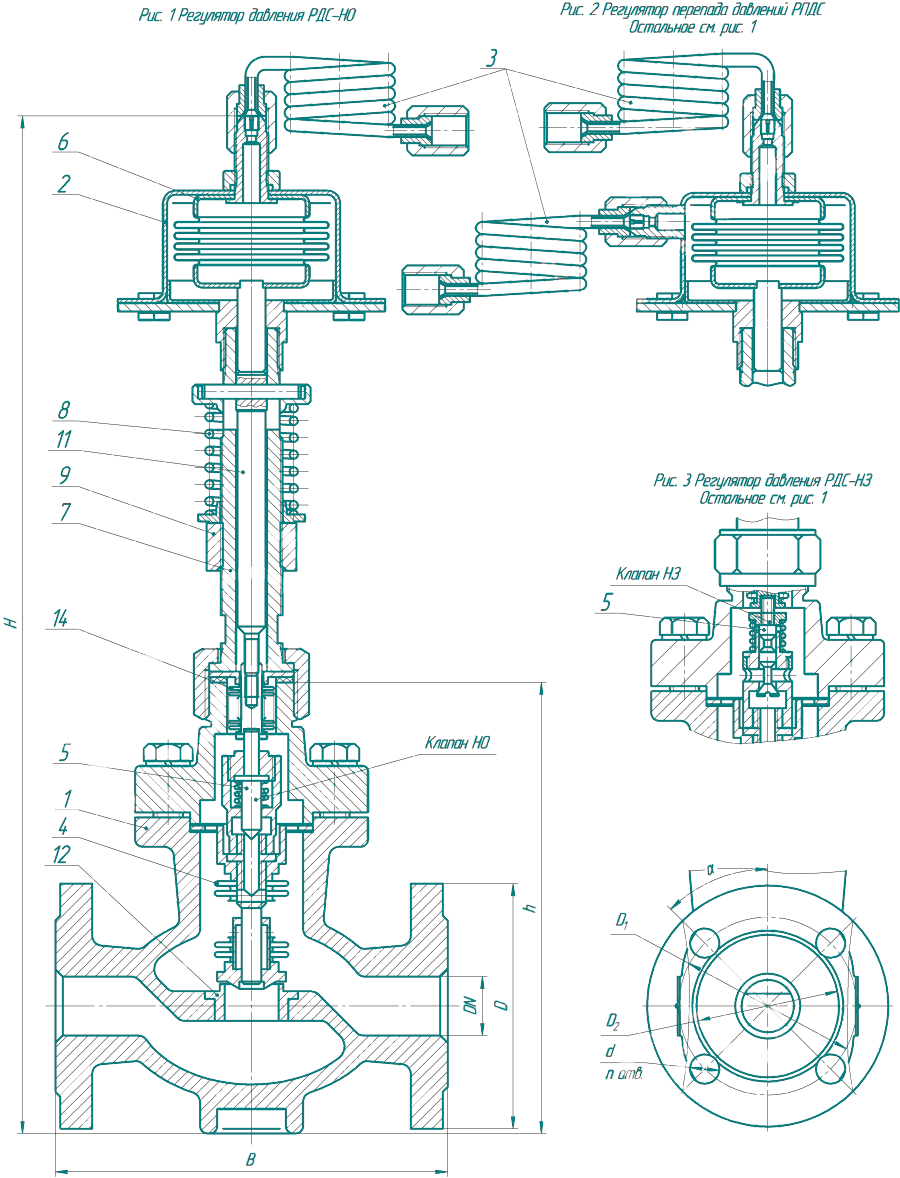

Технические характеристики сильфонного регулятора давления после себя РДС-НО и габаритные размеры
Опросный лист для регулятора после себя РДС-НО
Клапан, регулирующий давление, или регулятор давления РДС-НО предназначен для ручного или автоматического управления технологическими процессами различных производств, с целью непрерывного регулирования давления рабочей среды. Современный регулятор давления жидких и газообразных сред применяется на теплоэнергоцентралях (ТЭЦ), на индивидуальных (ИТП) и центральных (ЦТП) тепловых пунктах в системах отопления и горячего водоснабжения, в системах кондиционирования воздуха.
Действие регулятора давления после себя, пилотного действия, основано на использовании энергии рабочей среды, транспортируемой по трубопроводу, без применения постороннего источника энергии. С изменением давления на контролируемом участке регулятор давления воды изменяет степень открытия затвора в сторону, необходимую для восстановления исходного давления «после себя». Настройка необходимого значения выходного давления осуществляется вручную, в процессе эксплуатации.
Давление: PN 16 бар (1,6 МПа) Ду 32-50, PN 10 бар (1,0 МПа) Ду 65-150
Рабочая температура: 0...+225°С (При температуре среды свыше 90°С рекомендуется установить охладитель (водяной затвор) на импульсную трубку).
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Диапазоны давления на выходе: 0,025-0,63; 0,4-1,0 МПа
Материал корпуса: чугун
Способ крепления: фланцевый по ГОСТ 12815-80
Температура окружающей среды: +5...+50°С
Исполнение: нормально открытый, "после себя", пилотного действия
Комплектация: импульсная трубка и манометр
Страна-производитель: Россия
При заказе обязательно укажите необходимый Вам диапазон давлений на выходе. По умолчанию регуляторы поставляются с настройкой 0,025-0,63 МПа.
Регулятор давления РДС-НО изготавливается по СНИЦ 423 117.034 РЭ и поставляется в упаковке.
Возможна комплектация ответными фланцами, прокладками и крепежом.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа регулятора в течение 24 месяцев со дня ввода в эксплуатацию, но не более 30 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
