Клапан седельный, 25с47нж/25с52нж, регулирующий, стальной, фланцевый, с пневмоприводом, PN 16-40 бар
KR135/KR138
| KR135-08015 | DN 15 PN 16 | 48 063 руб. |
| KR135-03020 | DN 20 PN 16 | 48 196 руб. |
| KR135-06025 | DN 25 PN 16 | 50 747 руб. |
| KR135-02032 | DN 32 PN 16 | 63 278 руб. |
| KR135-02040 | DN 40 PN 16 | 65 005 руб. |
| KR135-05050 | DN 50 PN 16 | 71 411 руб. |
| KR135-02065 | DN 65 PN 16 | 101 906 руб. |
| KR135-03080 | DN 80 PN 16 | 116 000 руб. |
| KR135-03100 | DN 100 PN 16 | 135 883 руб. |
| KR135-02125 | DN 125 PN 16 | 206 681 руб. |
| KR135-02150 | DN 150 PN 16 | 243 537 руб. |
| KR135-02200 | DN 200 PN 16 | 315 206 руб. |
| KR135-01250 | DN 250 PN 16 | 433 785 руб. |
| KR135-01300 | DN 300 PN 16 | 507 401 руб. |
Опросный лист для клапанов регулирующих

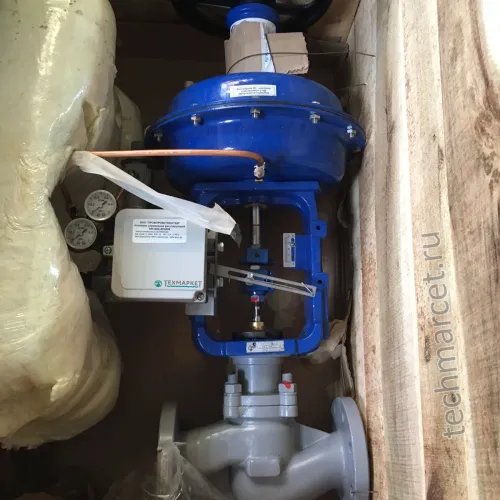

Клапан регулирующий, односедельный 25с47нж с пневмоприводом (с мембранным исполнительным механизмом) предназначен для использования на тепловых пунктах, системах вентиляции и других областях для автоматического регулирования технологических процессов. С помощью клапана возможно автоматическое регулирование расхода, давления или температуры рабочей среды, в зависимости от подключенной автоматики управления.
Управление клапаном осуществляется мембранным исполнительным механизмом (МИМ) в соответствии с входным пневматическим сигналом (командным давлением воздуха), который подается непосредственно из питающей сети или через (электро-)пневмопозиционер.
Клапаны могут поставляться как с линейной, так и равнопроцентной расходной характеристикой.
KR138 / 25с52нж - нормально-закрытый (НЗ) - при отсутствии управляющего пневматического сигнала клапан закрыт
KR135 / 25с47нж - нормально-открытый (НО) - при отсутствии управляющего пневматического сигнала клапан открыт
Исполнение: нормально-открытый (НО) - при отсутствии управляющего пневматического сигнала клапан открыт
Давление: PN 16, 25, 40 бар (1,6; 2,5; 4,0 МПа)
Рабочая температура : -40...+425°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Температура окружающей среды: -40...+40°С (исп.У1)
Материалы: корпус - сталь 25Л, седло - сталь 20Х13, уплотнение в затворе - "металл по металлу"
Способ крепления: фланцевый по ГОСТ 12815-80

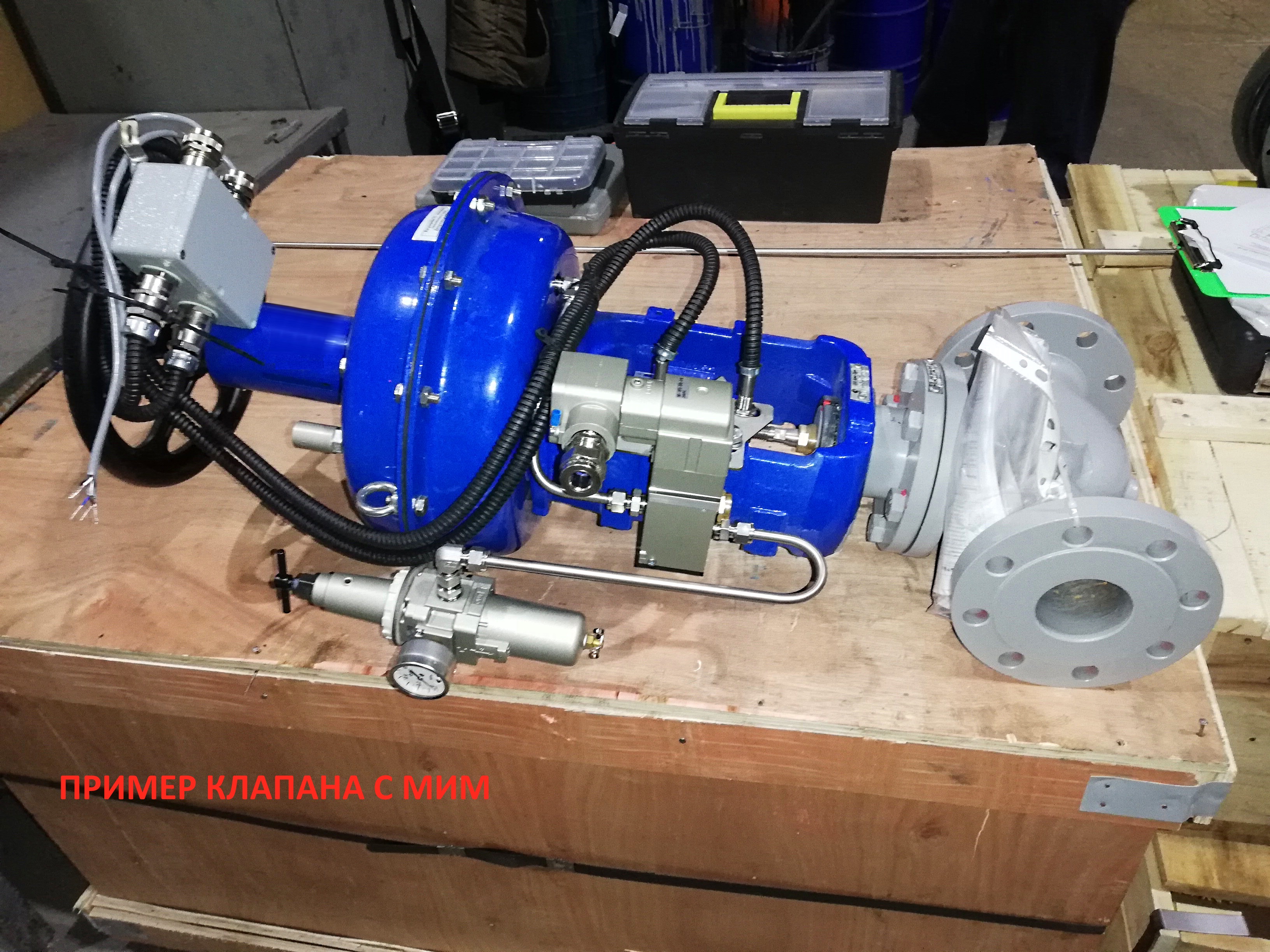

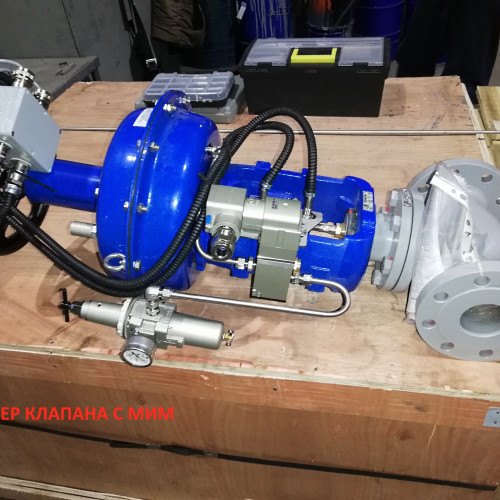

Управление: Пневматический привод с мембранным исполнительным механизмом (МИМ). Опционально: верхний ручной дублёр; пневмопозиционер; электропневмопозиционер; фильтр-стабилизатор давления воздуха; редуктор давления; концевые выключатели крайних положений; взрывозащищенное исполнение.
Средний срок службы: 12 лет
Наработка на отказ: 10000 часов
Страна-производитель: Россия
При заказе необходимо указать условную пропускную способность клапана (Kvy) или заполнить опросный лист.

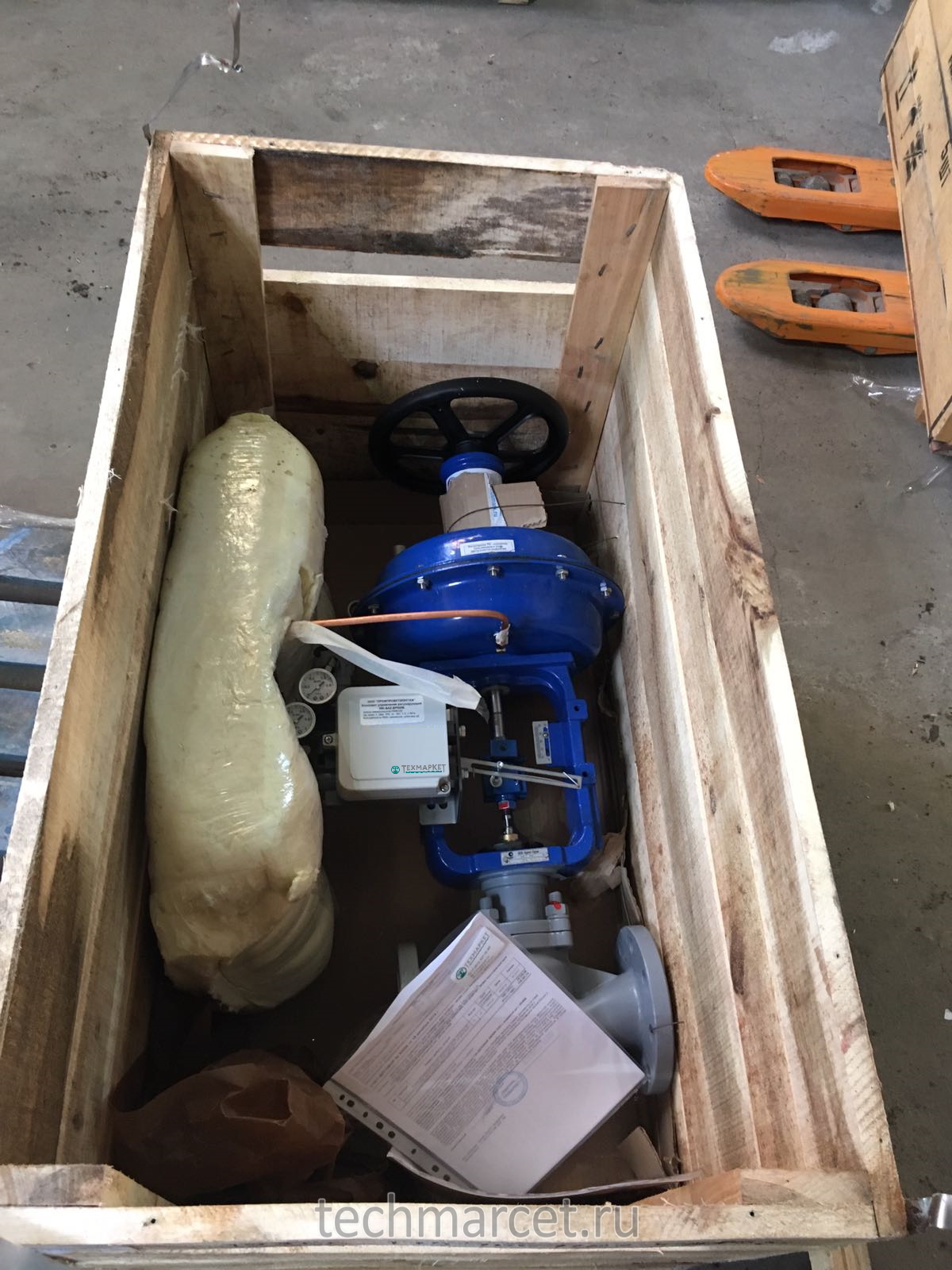

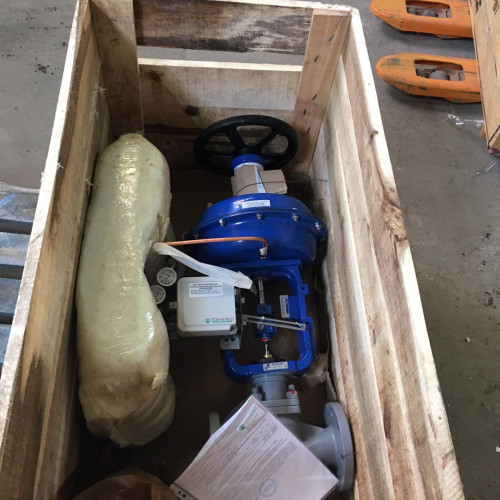

Поставляется в упаковке. По запросу возможна комплектация ответными фланцами и крепежом, а также внешним блоком управления и датчиками температуры/давления.
Цены указаны на клапаны в стандартном исполнении с рабочим давлением PN16. Информация по клапанам с давлением PN25 и РN40 предоставляется по запросу.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа регулирующего клапана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
