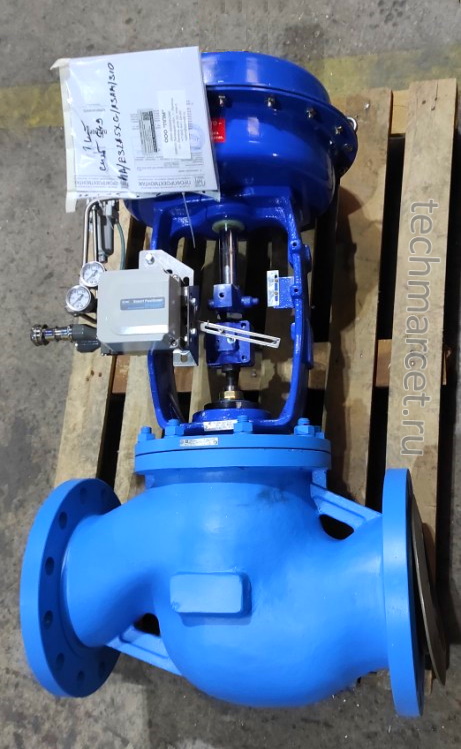

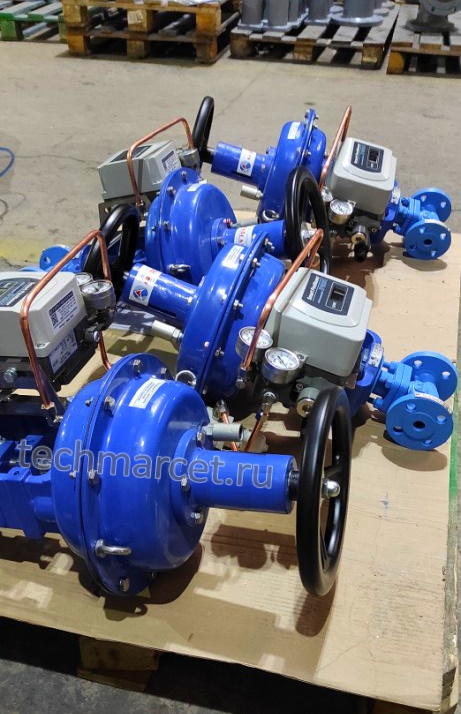

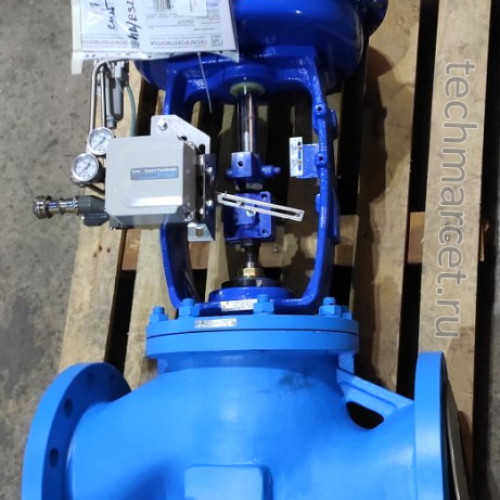

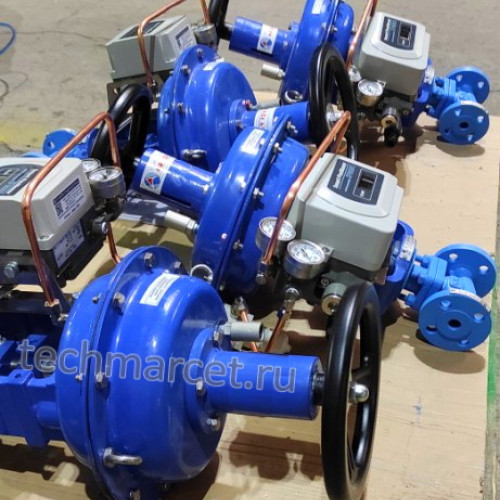

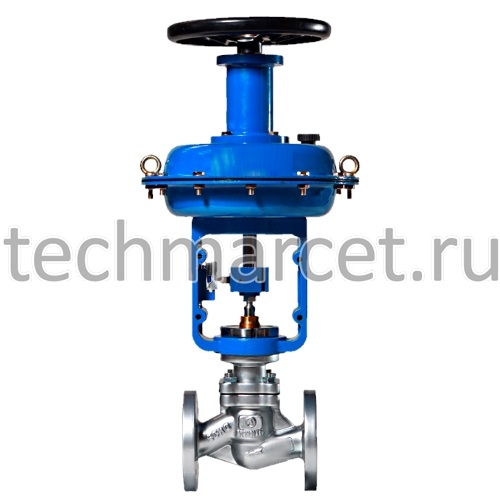

Клапан седельный, 25нж52нж/25нж47нж, регулирующий, нерж. сталь, фланцевый, с пневмоприводом, PN 16-40 бар
KR144/KR141
| KR144-08015 | DN 15 PN 16 | 64 227 руб. |
| KR144-03020 | DN 20 PN 16 | 64 410 руб. |
| KR144-06025 | DN 25 PN 16 | 67 932 руб. |
| KR144-02032 | DN 32 PN 16 | 84 563 руб. |
| KR144-02040 | DN 40 PN 16 | 86 869 руб. |
| KR144-05050 | DN 50 PN 16 | 95 429 руб. |
| KR144-02065 | DN 65 PN 16 | 136 185 руб. |
| KR144-03080 | DN 80 PN 16 | 155 284 руб. |
| KR144-03100 | DN 100 PN 16 | 181 588 руб. |
| KR144-02125 | DN 125 PN 16 | 276 202 руб. |
| KR144-02150 | DN 150 PN 16 | 325 453 руб. |
| KR144-02200 | DN 200 PN 16 | 421 233 руб. |
| KR144-01250 | DN 250 PN 16 | 648 055 руб. |
| KR144-01300 | DN 300 PN 16 | 845 434 руб. |
Опросный лист для клапанов регулирующих
Клапан регулирующий, односедельный 25нж52нж с пневмоприводом (с мембранным исполнительным механизмом) предназначен для использования на тепловых пунктах, системах вентиляции и других областях для автоматического регулирования технологических процессов. С помощью клапана возможно автоматическое регулирование расхода, давления или температуры рабочей среды, в зависимости от подключенной автоматики управления.

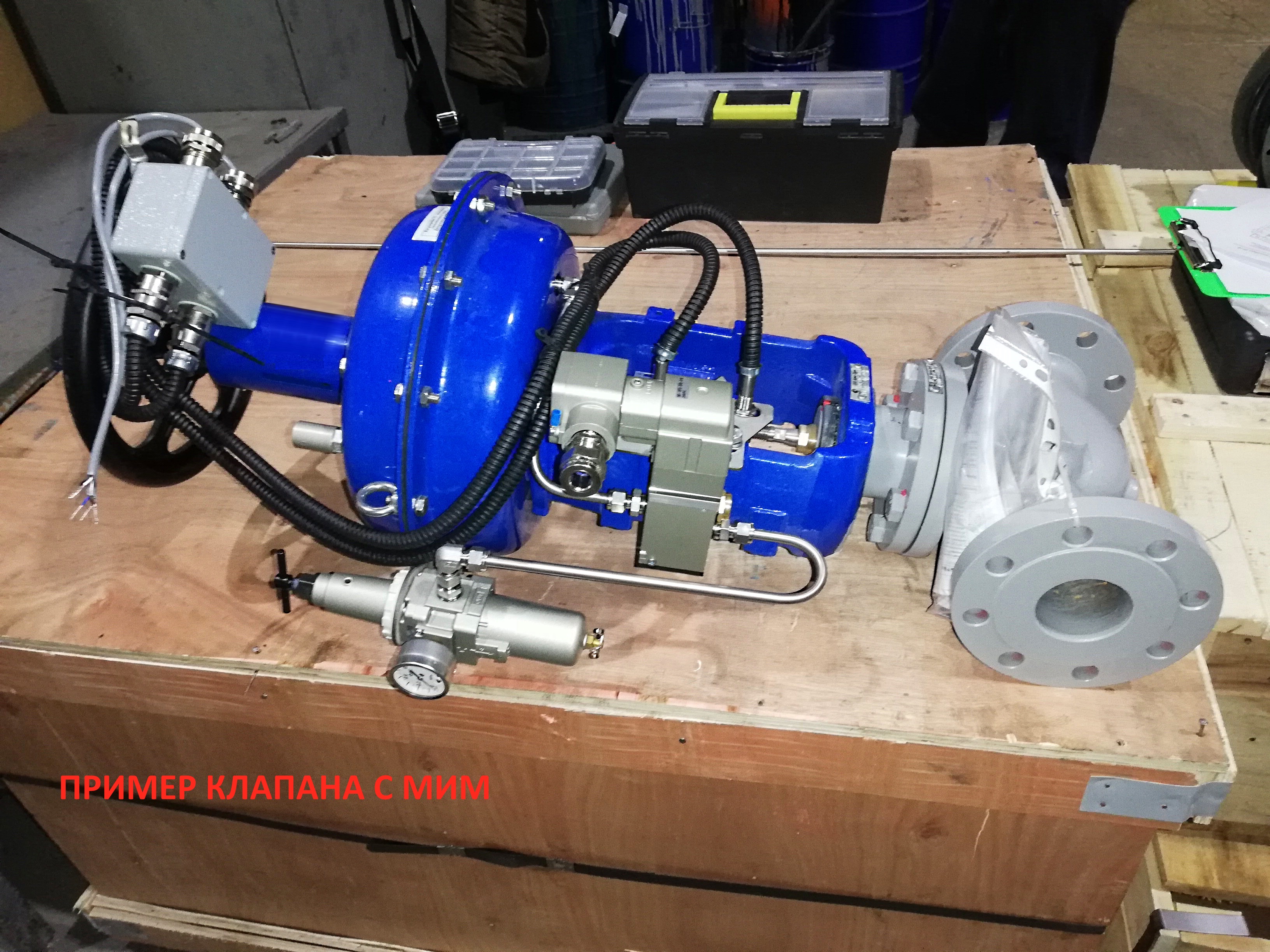

Управление клапаном осуществляется мембранным исполнительным механизмом (МИМ)в соответствии с входным пневматическим сигналом (командным давлением воздуха), который подается непосредственно из питающей сети или через (электро-) пневмопозиционер.
Клапаны могут поставляться как с линейной, так и равнопроцентной расходной характеристикой.
Исполнение: нормально-закрытый (НЗ) - при отсутствии управляющего пневматического сигнала клапан закрыт
Давление: PN 16, 25, 40 бар (1,6; 2,5; 4,0 МПа)
Рабочая температура : -60...+560°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Температура окружающей среды: -50...+40°С (исп.УХЛ1)
Материалы: корпус - нерж. сталь 12Х18Н9ТЛ, седло - сталь 20Х13, уплотнение в затворе - "металл по металлу"
Способ крепления: фланцевый по ГОСТ 12815-80
Управление: Пневматический привод с мембранным исполнительным механизмом (МИМ).
Опционально: верхний ручной дублёр; пневмопозиционер; электропневмопозиционер; фильтр-стабилизатор давления воздуха; редуктор давления; концевые выключатели крайних положений; взрывозащищенное исполнение.
Средний срок службы: 12 лет
Наработка на отказ: 10000 часов
Страна-производитель: Россия
При заказе необходимо указать условную пропускную способность клапана (Kvy) или заполнить опросный лист.

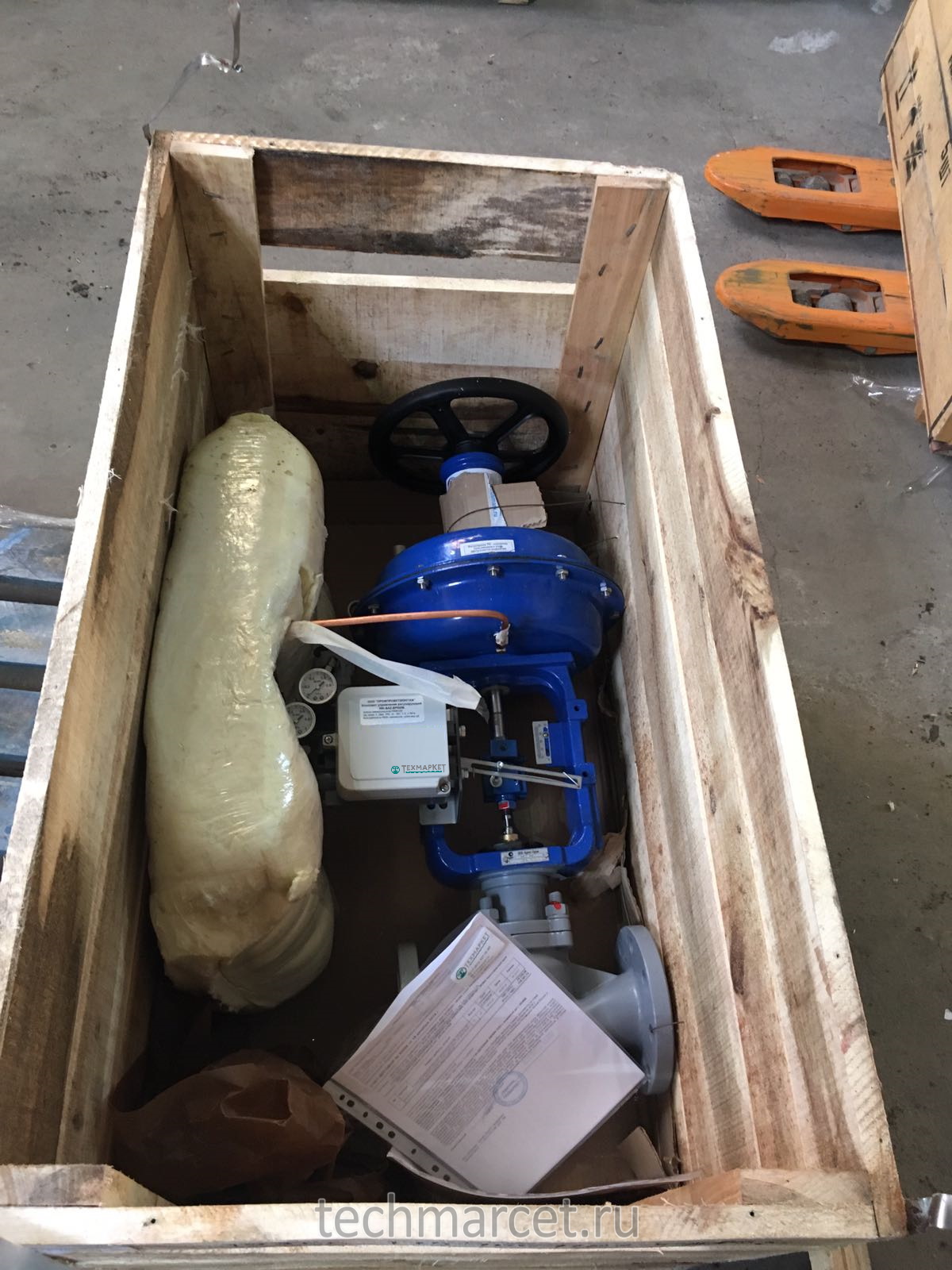

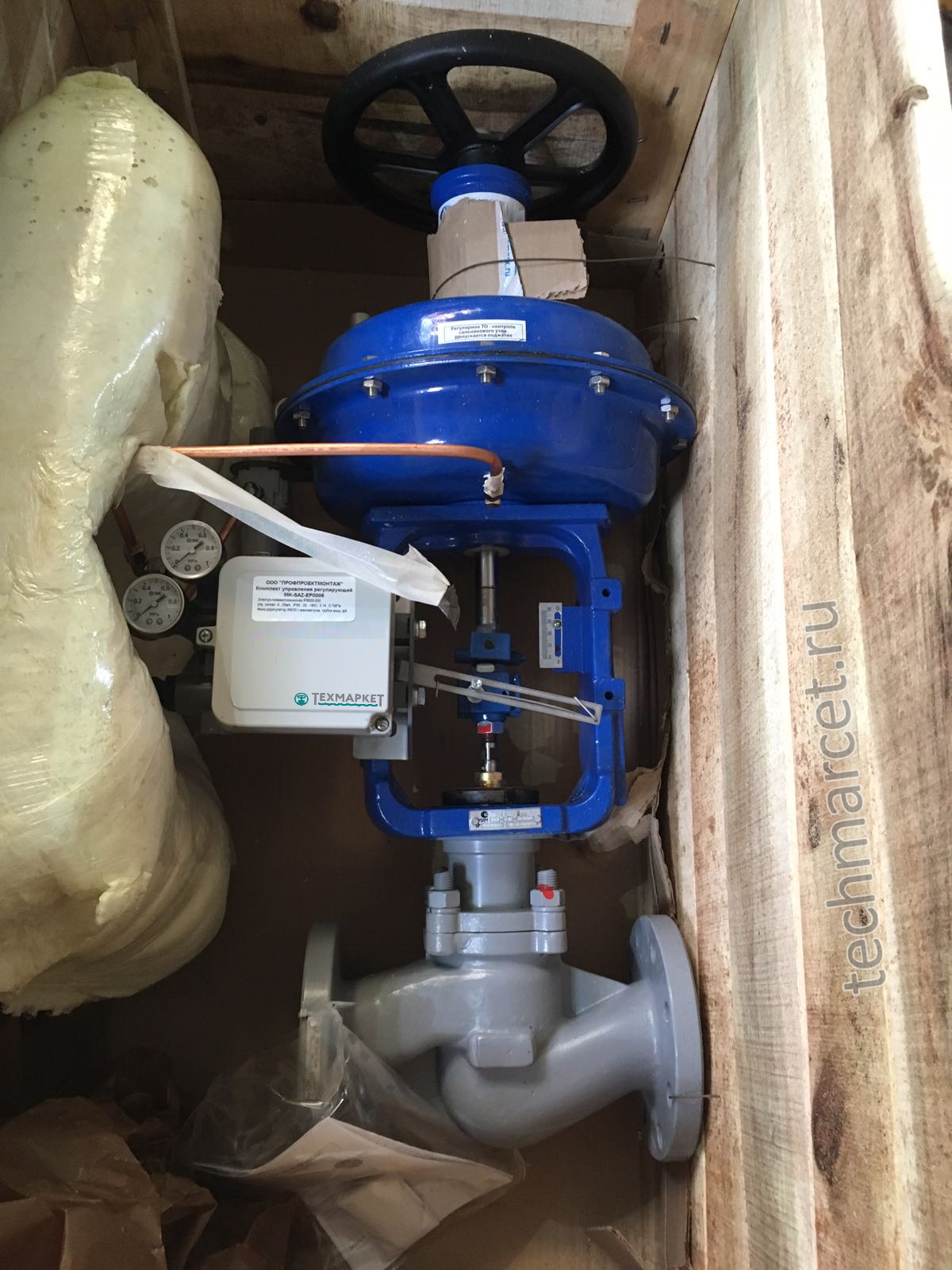

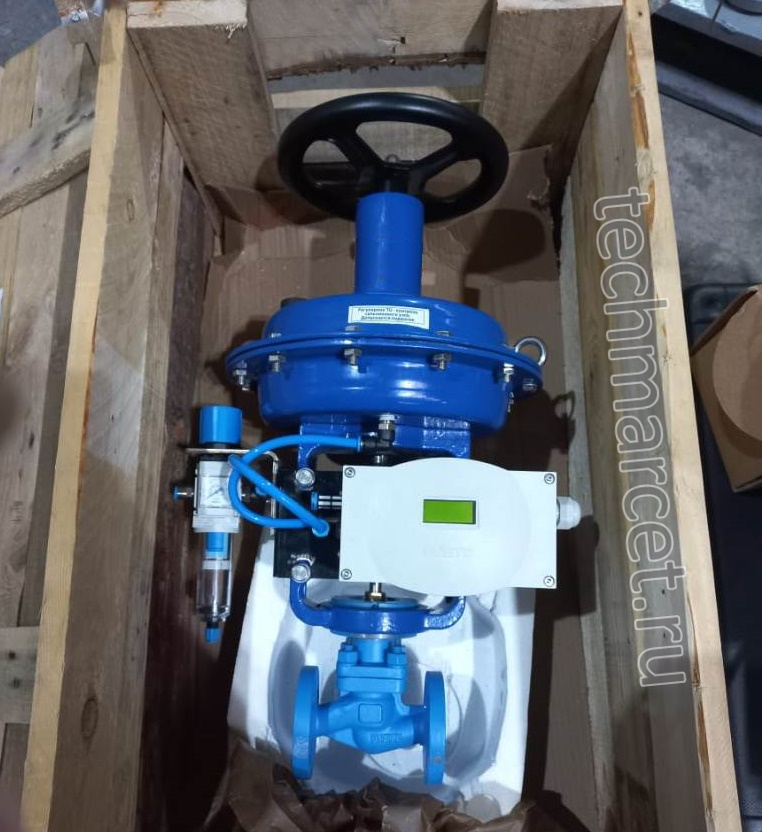

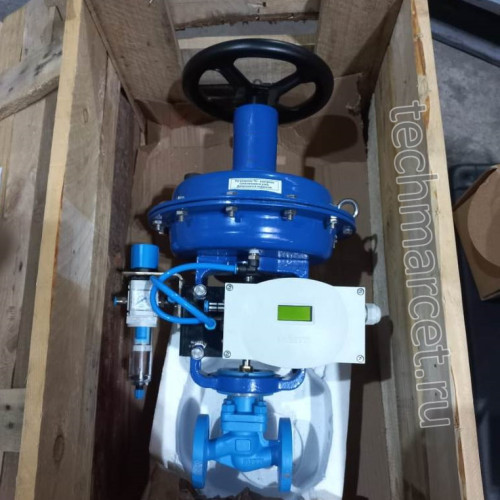

Поставляется в упаковке. По запросу возможна комплектация ответными фланцами и крепежом, а также внешним блоком управления и датчиками температуры/давления.
Цены указаны на клапаны в стандартном исполнении с рабочим давлением PN16. Информация по клапанам с давлением PN25 и РN40 предоставляется по запросу.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа регулирующего клапана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
