Клапан седельный, 25ч42п/25ч41п, запорно-регулирующий, чугунный, фланцевый, с пневмоприводом, PN 16 бар
KR132/KR133
| KR132-08015 | DN 15 | 57 285 руб. |
| KR132-03020 | DN 20 | 58 039 руб. |
| KR132-06025 | DN 25 | 59 034 руб. |
| KR132-02032 | DN 32 | 68 069 руб. |
| KR132-02040 | DN 40 | 70 687 руб. |
| KR132-05050 | DN 50 | 73 167 руб. |
| KR132-02065 | DN 65 | 115 387 руб. |
| KR132-03080 | DN 80 | 123 902 руб. |
| KR132-03100 | DN 100 | 136 989 руб. |
| KR132-02125 | DN 125 | 231 043 руб. |
| KR132-02150 | DN 150 | 272 690 руб. |
| KR132-02200 | DN 200 | 329 354 руб. |
| KR132-01250 | DN 250 | 591 596 руб. |
| KR132-01300 | DN 300 | 678 562 руб. |
Опросный лист для клапанов регулирующих

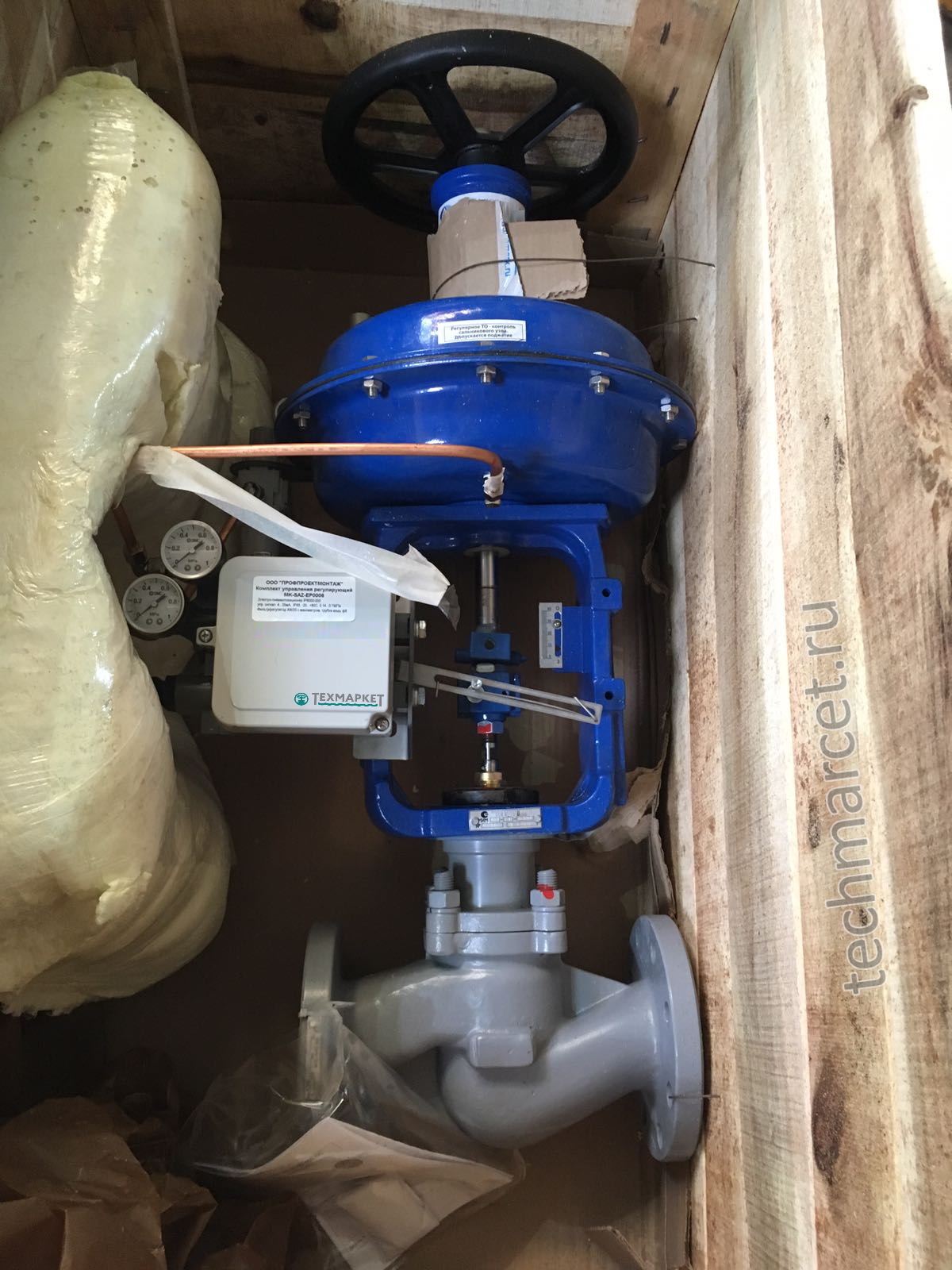

Клапаны запорно-регулирующий, односедельный KR132 и KR131 с пневмоприводом (с мембранным исполнительным механизмом) предназначен для использования на тепловых пунктах, системах вентиляции и других областях для автоматического регулирования технологических процессов. С помощью клапана возможно автоматическое регулирование расхода, давления или температуры рабочей среды, в зависимости от подключенной автоматики управления.Также может использоваться как запорное устройство.

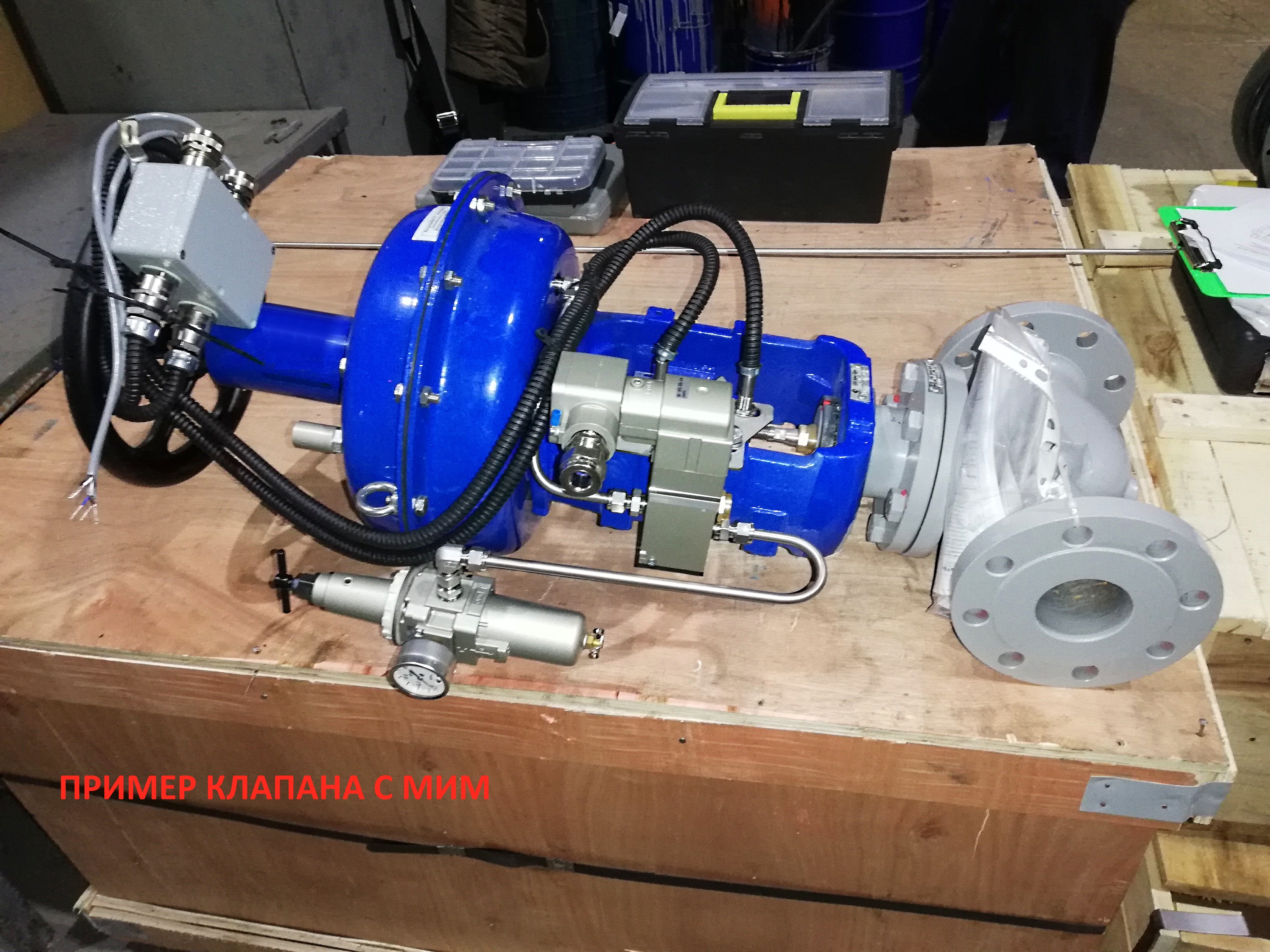

Управление клапаном осуществляется мембранным исполнительным механизмом (МИМ) в соответствии с входным пневматическим сигналом (командным давлением воздуха), который подается непосредственно из питающей сети или через (электро-)пневмопозиционер.
Клапаны могут поставляться как с линейной, таки и равнопроцентной расходной характеристикой.
KR132 / 25ч42п - нормально-закрытый (НЗ) - при отсутствии управляющего пневматического сигнала клапан закрыт
KR131 / 25ч41п - нормально-открытый (НО) - при отсутствии управляющего пневматического сигнала клапан открыт
Давление: PN 16 бар (1,6 МПа)
Рабочая температура : -15...+150°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Температура окружающей среды: -15...+50°С
Материалы: корпус - чугун, седло - сталь 12Х18Н10Т, уплотнение в затворе - фторопласт
Способ крепления: фланцевый по ГОСТ 12815-80
Управление: Пневматический привод с мембранным исполнительным механизмом (МИМ).
Опционально: верхний ручной дублёр; пневмопозиционер; электропневмопозиционер; фильтр-стабилизатор давления воздуха; редуктор давления; концевые выключатели крайних положений; взрывозащищенно исполнение.
Средний срок службы: 12 лет
Наработка на отказ: 10000 часов
Страна-производитель: Россия
При заказе необходимо указать условную пропускную способность клапана (Kvy) или заполнить опросный лист.
Поставляется в упаковке. По запросу возможна комплектация ответными фланцами и крепежом, а также внешним блоком управления и датчиками температуры/давления.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа регулирующего клапана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
