Клапан седельный, 25ч42нж / 25ч41нж, регулирующий, чугунный, фланцевый, с пневмоприводом, PN 16 бар
KR134/KR133
| KR134-08015 | DN 15 | 37 234 руб. |
| KR134-03020 | DN 20 | 37 339 руб. |
| KR134-06025 | DN 25 | 39 381 руб. |
| KR134-02032 | DN 32 | 49 022 руб. |
| KR134-02040 | DN 40 | 52 375 руб. |
| KR134-05050 | DN 50 | 55 323 руб. |
| KR134-02065 | DN 65 | 78 949 руб. |
| KR134-03080 | DN 80 | 90 020 руб. |
| KR134-03100 | DN 100 | 105 269 руб. |
| KR134-02125 | DN 125 | 160 116 руб. |
| KR134-02150 | DN 150 | 188 667 руб. |
| KR134-02200 | DN 200 | 244 194 руб. |
| KR134-01250 | DN 250 | 396 107 руб. |
| KR134-01300 | DN 300 | 459 708 руб. |
Опросный лист для клапанов регулирующих
Клапаны регулирующие, односедельные KR134 и KR133 с пневмоприводом (с мембранным исполнительным механизмом) предназначен для использования на тепловых пунктах, системах вентиляции и других областях для автоматического регулирования технологических процессов. С помощью клапана возможно автоматическое регулирование расхода, давления или температуры рабочей среды, в зависимости от подключенной автоматики управления.

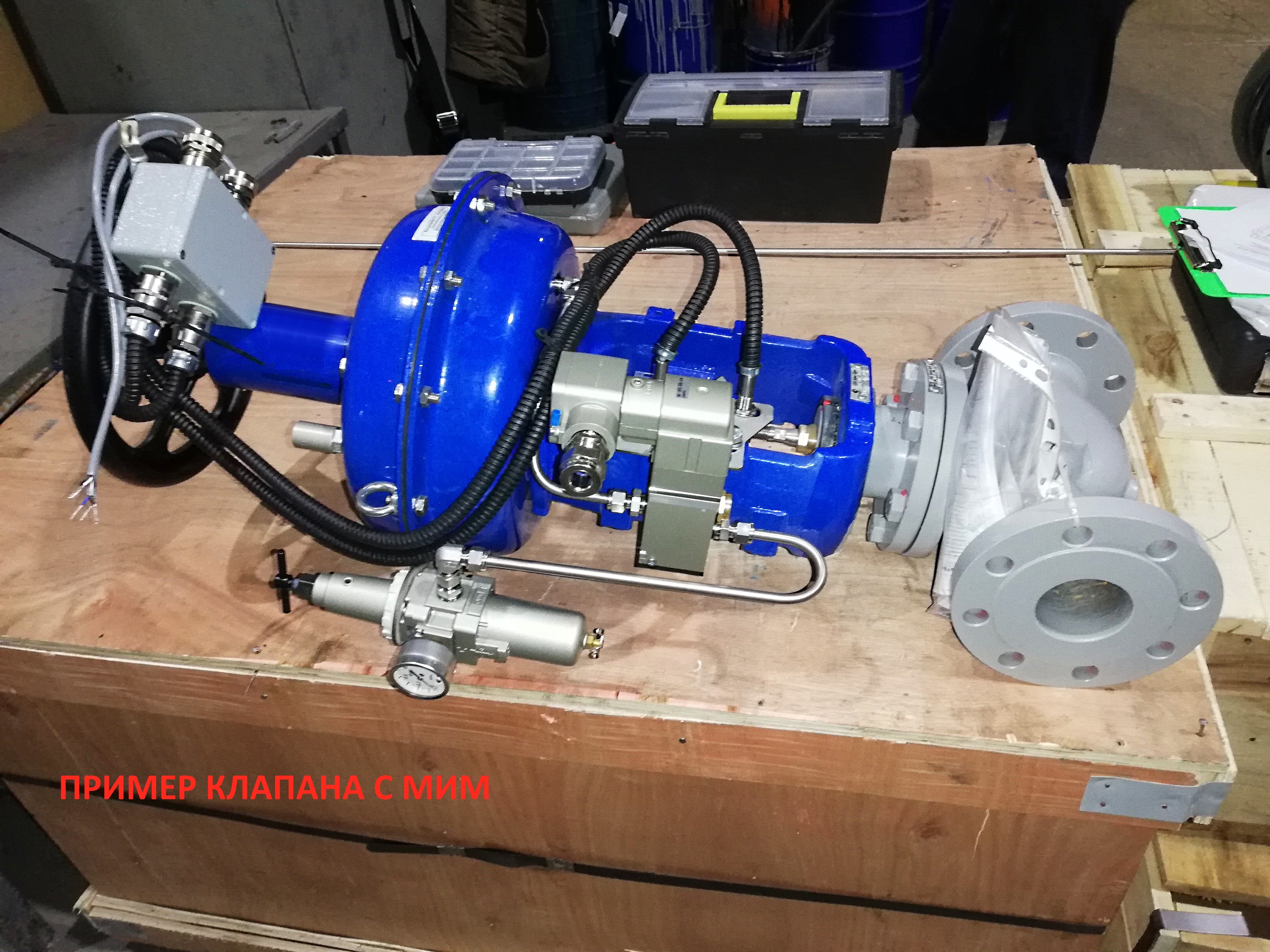

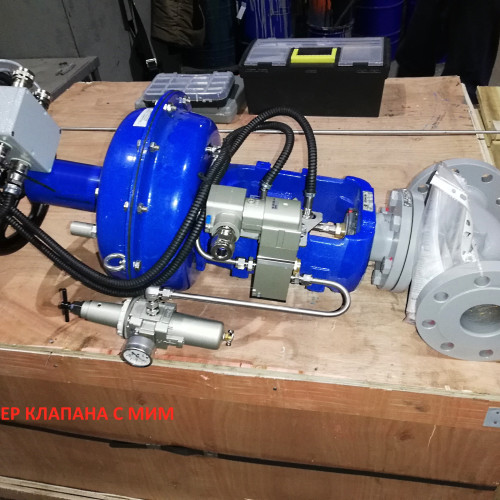

Управление клапаном осуществляется мембранным исполнительным механизмом (МИМ) в соответствии с входным пневматическим сигналом (командным давлением воздуха), который подается непосредственно из питающей сети или через (электро-)пневмопозиционер.
Клапаны могут поставляться как с линейной, таки и равнопроцентной расходной характеристикой.
KR134 / 25ч42нж - нормально-закрытый (НЗ) - при отсутствии управляющего пневматического сигнала клапан закрыт
KR133 / 25ч41нж - нормально-открытый (НО) - при отсутствии управляющего пневматического сигнала клапан открыт
Давление: PN 16 бар (1,6 МПа)
Рабочая температура: -15...+300°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Температура окружающей среды: -15...+50°С
Материалы: корпус - чугун, седло - сталь 20Х13, уплотнение в затворе - "металл по металлу"
Способ крепления: фланцевый по ГОСТ 12815-80
Управление: Пневматический привод с мембранным исполнительным механизмом (МИМ).
Опционально: верхний ручной дублёр; пневмопозиционер; электропневмопозиционер; фильтр-стабилизатор давления воздуха; редуктор давления; концевые выключатели крайних положений; взрывозащищенно исполнение.
Средний срок службы: 12 лет
Наработка на отказ: 10000 часов
Страна-производитель: Россия
При заказе необходимо указать условную пропускную способность клапана (Kvy) или заполнить опросный лист.

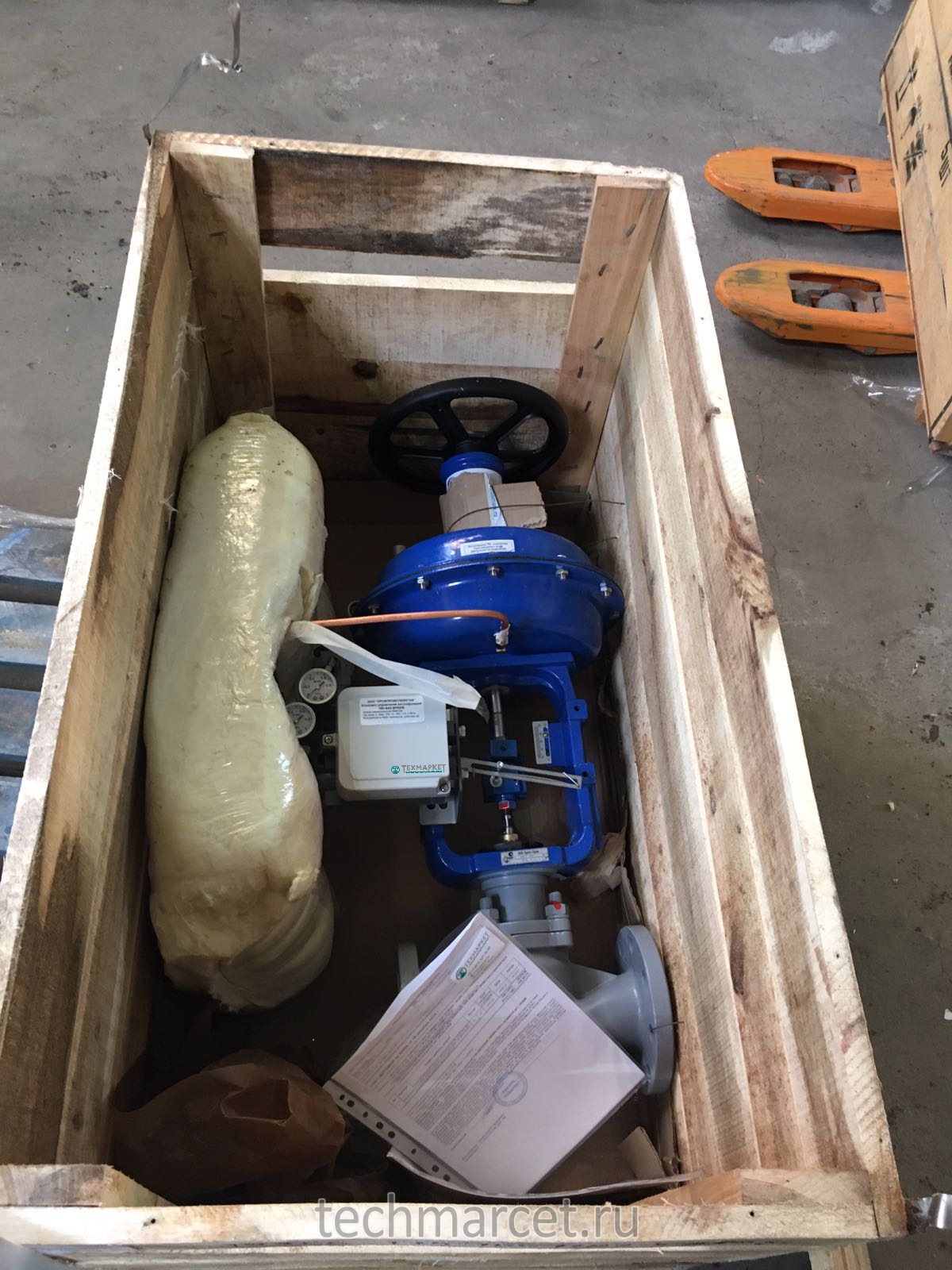

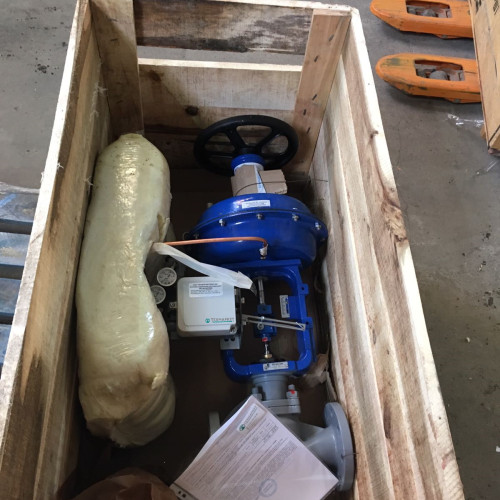

Поставляется в упаковке. По запросу возможна комплектация ответными фланцами и крепежом, а также внешним блоком управления и датчиками температуры/давления.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа регулирующего клапана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
