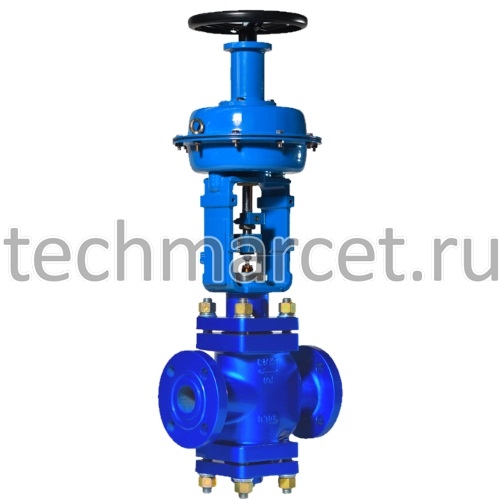

Клапан двухседельный, 25ч38нж/25ч37нж, регулирующий, чугунный, фланцевый, с пневмоприводом, PN 16 бар
KR130/KR129
| KR130-03025 | DN 25 | 42 948 руб. |
| KR130-02040 | DN 40 | 52 552 руб. |
| KR130-02050 | DN 50 | 61 988 руб. |
| KR130-02080 | DN 80 | 106 583 руб. |
Опросный лист для клапанов регулирующих
Клапан регулирующий, двухседельный KR130/KR129 с пневмоприводом (с мембранным исполнительным механизмом) предназначен для использования на центральных и индивидуальных тепловых пунктах, системах вентиляции и других областях как для автоматического регулирования технологических процессов. С помощью клапана возможно автоматическое регулирование расхода, давления или температуры рабочей среды, в зависимости от подключенной автоматики управления.

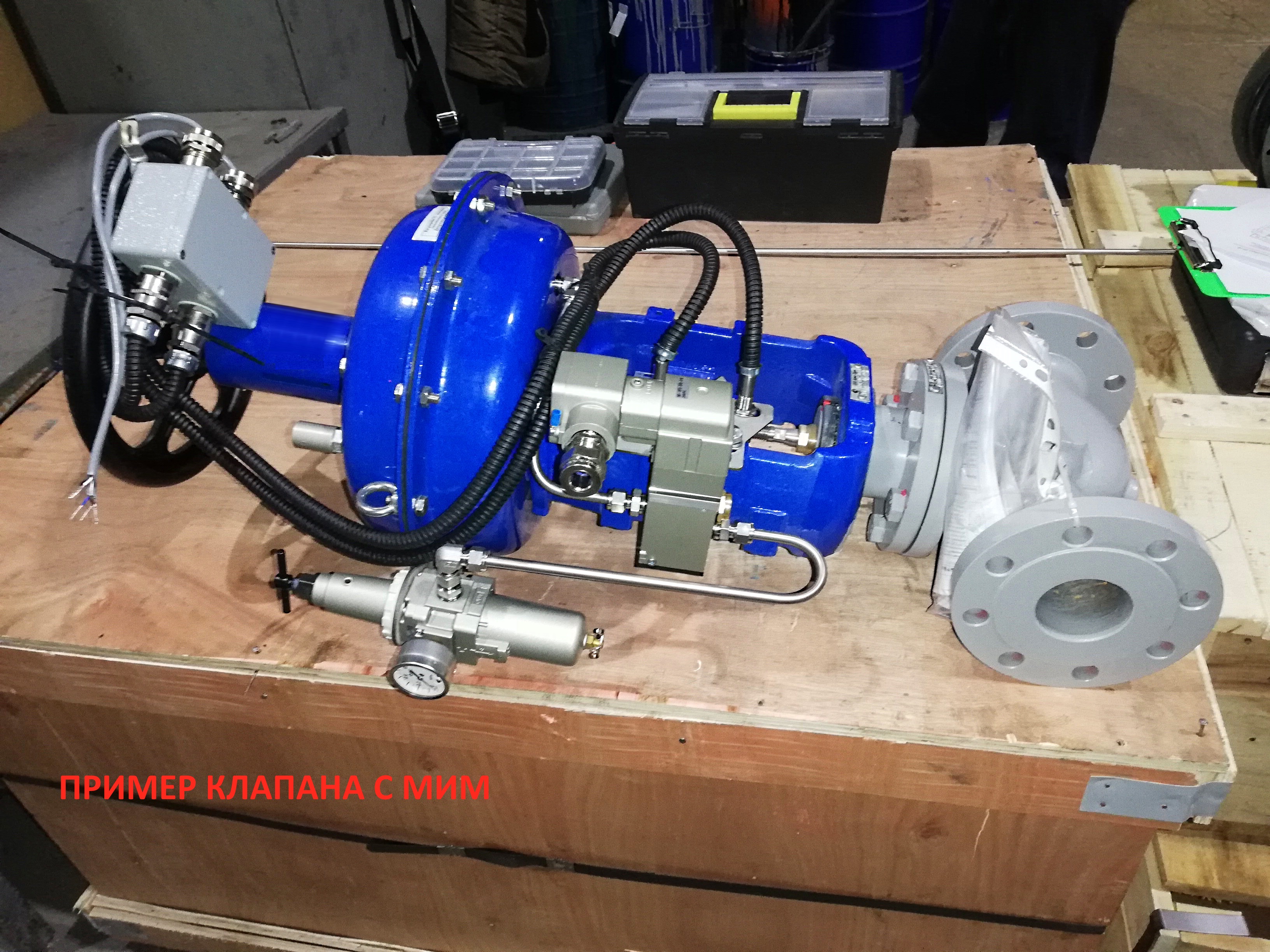

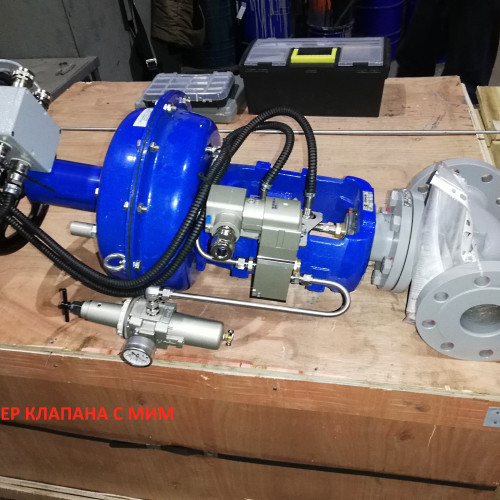

Управление клапаном осуществляется мембранным исполнительным механизмом (МИМ) в соответствии с входным пневматическим сигналом (командным давлением воздуха), который подается непосредственно из питающей сети или через (электро-)пневмопозиционер.
Клапаны могут поставляться как с линейной, так и равнопроцентной расходной характеристикой.
KR130 / 25ч38нж - Чугунный, нормально-закрытый (НЗ) - при отсутствии управляющего пневматического сигнала клапан закрыт
KR129 / 25ч37нж - Чугунный, нормально-открытый (НО) - при отсутствии управляющего пневматического сигнала клапан открыт
KR156 / 25с50нж - Стальной, нормально-закрытый (НЗ) - при отсутствии управляющего пневматического сигнала клапан закрыт
KR155 / 25с48нж - Стальной, нормально-открытый (НО) - при отсутствии управляющего пневматического сигнала клапан открыт
KR196 / 25нж50нж - Нерж сталь, нормально-закрытый (НЗ) - при отсутствии управляющего пневматического сигнала клапан закрыт
KR195 / 25нж48нж - Нерж сталь, нормально-открытый (НО) - при отсутствии управляющего пневматического сигнала клапан открыт
Давление: PN 16 бар чугун, PN 63 бар сталь
Рабочая температура: -15...+300°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Температура окружающей среды: -15...+50°С
Материалы: корпус - чугун, седло - сталь 20х13, уплотнение в затворе - "металл по металлу"
Способ крепления: фланцевый по ГОСТ 12815-80
Управление: Пневматический привод с мембранным исполнительным механизмом (МИМ).

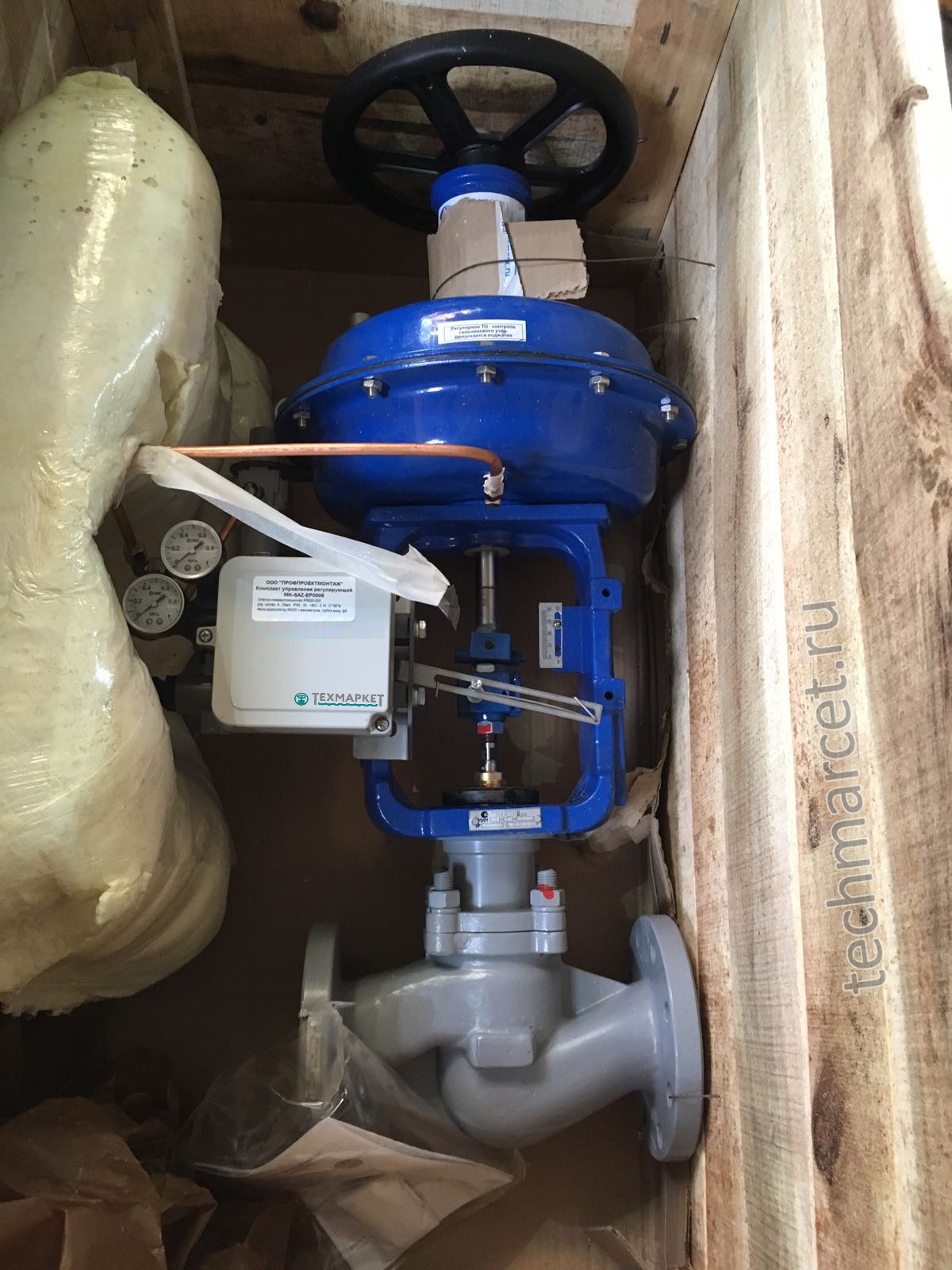

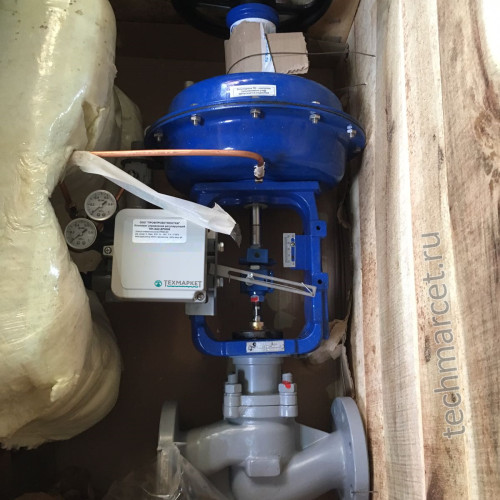

Опционально: верхний ручной дублёр; пневмопозиционер; электропневмопозиционер; фильтр-стабилизатор давления воздуха; редуктор давления; концевые выключатели крайних положений; взрывозащищенное исполнение.
Средний срок службы: 12 лет
Наработка на отказ: 10000 часов
Страна-производитель: Россия
При заказе необходимо указать условную пропускную способность клапана (Kvy) или заполнить опросный лист.

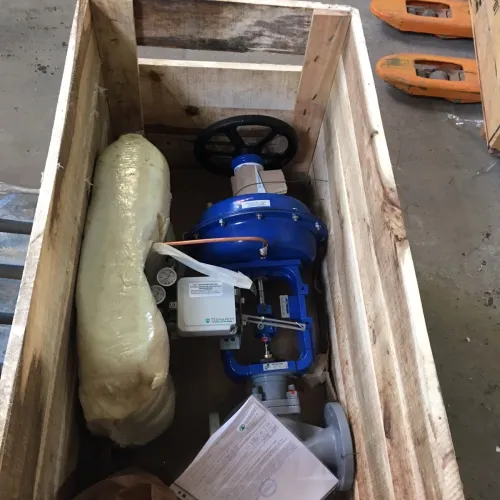

Поставляется в упаковке. По запросу возможна комплектация ответными фланцами и крепежом, а также внешним блоком управления и датчиками температуры/давления.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра.
Гарантируется безотказная работа регулирующего клапана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортировки, монтажа и эксплуатации.
