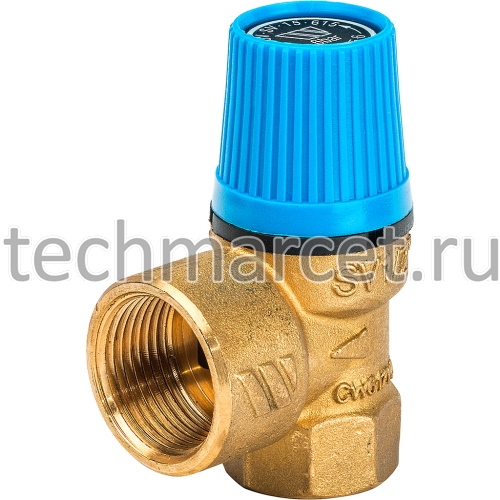

Клапан предохранительный Watts SVW, латунный, с фиксированной настройкой и узлом ручного подрыва, муфтовый, PN 10 бар
PR496
| PR496-06015 | DN 15 Pн 6 бар | 1 484 руб. |
| PR496-08015 | DN 15 Pн 8 бар | 1 484 руб. |
| PR496-10015 | DN 15 Pн 10 бар | 1 484 руб. |
| PR496-06020 | DN 20 Pн 6 бар | 2 200 руб. |
| PR496-08020 | DN 20 Pн 8 бар | 2 200 руб. |
| PR496-10020 | DN 20 Pн 10 бар | 2 200 руб. |
| PR496-06025 | DN 25 Pн 6 бар | 6 688 руб. |
| PR496-08025 | DN 25 Pн 8 бар | 6 688 руб. |
| PR496-10025 | DN 25 Pн 10 бар | 6 688 руб. |
| PR496-06032 | DN 32 Pн 6 бар | 8 906 руб. |
| PR496-08032 | DN 32 Pн 8 бар | 8 906 руб. |
Технические характеристики и паспорт клапана Watts SVW
Клапан предохранительный PR496, пружинный, фиксированной настройки, прямого действия, используется для защиты оборудования от недопустимого превышения установленного давления: происходит автоматический сброс среды в атмосферу или отводящий трубопровод. Давление автоматического сброса давления фиксированное для каждой модели клапана. Клапан оснащен узлом подрыва (ручного сброса давления).
Давление: PN 10 бар (1,0 МПа)
Рабочая температура: до +110°С
Рабочая Среда:вода, гликоли, газ и т.п. среды, не агрессивные к применяемым материалам
Давление сброса: 6; 8; 10 бар
Давление полного открытия: 6,6; 8,8; 11 бар
Давление закрытия: 4,2; 6,4; 8 бар

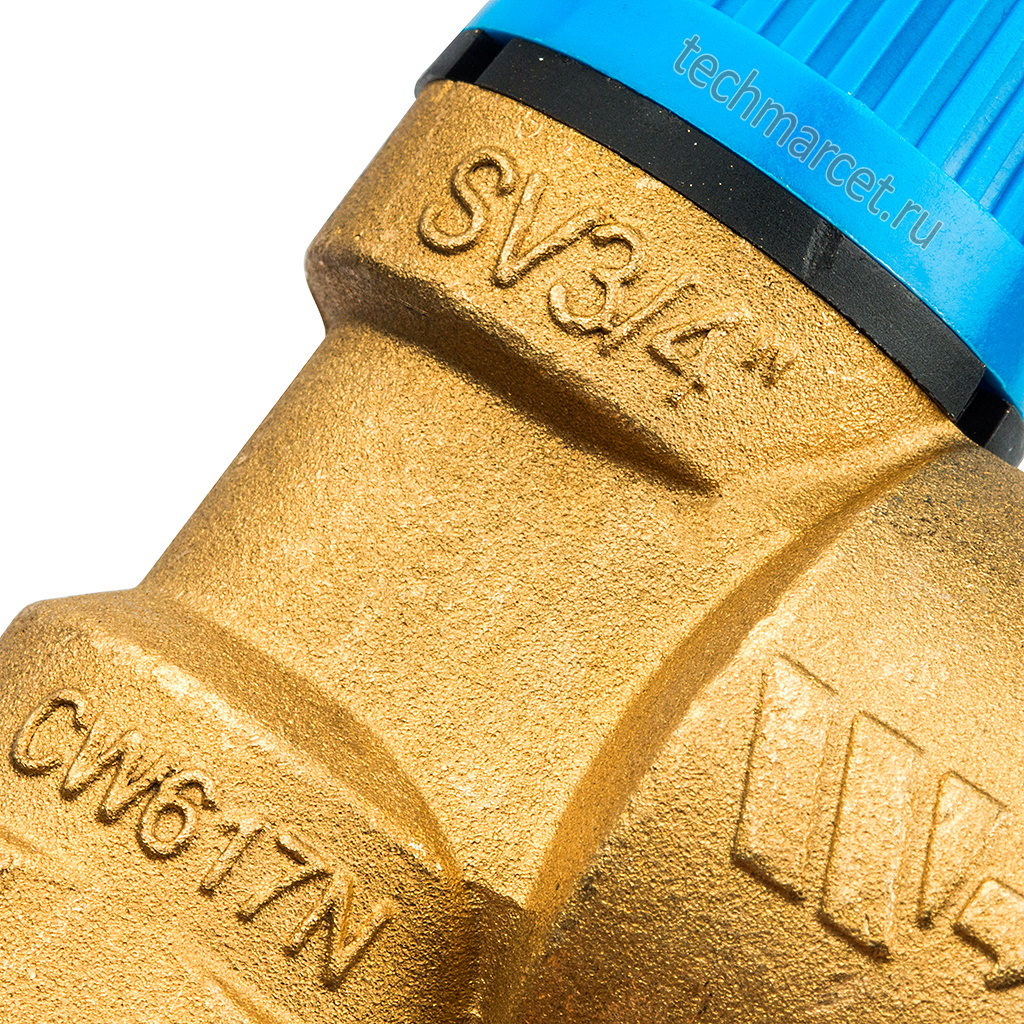

Материал: корпус, шток, втулка, золотник - латунь, колпачок - пластик
Способ крепления: муфтовый, внутренняя трубная резьба ISO 228/1 type G
Исполнение: с узлом ручного подрыва (сброса давления)
Температура окружающей среды: -20...+40°С
Предохранительные клапаны необходимо монтировать в местах доступных для их обслуживания. Предохранительный клапан должен устанавливаться над котлом или в непосредственной близости от него на подающем трубопроводе с учетом направления стрелки на клапане. Рекомендуемое положение установки вертикальное, тем не менее допускается установка клапана в горизонтальном положении. В этом случае сбросное отверстие должно быть направлено вниз или в сторону (горизонтально). Установка запорной и регулирующей арматуры, фильтров и других деталей, приводящих к сужению подводки к предохранительному клапану запрещена! Сливной шланг должен соответствовать диаметру выпускного отверстия клапана, иметь не более 2-х изгибов и не превышать 2-х метров по длине. Предохранительный клапан должен устанавливаться так, чтобы сброс воды или пара не подвергал людей опасности. Никакая механическая нагрузка на поворотную крышку недопустима. Работа клапана должна проверяться непосредственно при монтаже, а затем минимум один раз в год. В клапане, не срабатывавшем в течение длительного времени, могут образоваться загрязнения, приводящие к утечкам. Для избежания этого клапан следует периодически промывать, повернув поворотную крышку в направлении стрелки. Большинство течей из клапанов вызваны загрязнениями между седлом и тарелкой клапана и устраняются промыванием.
