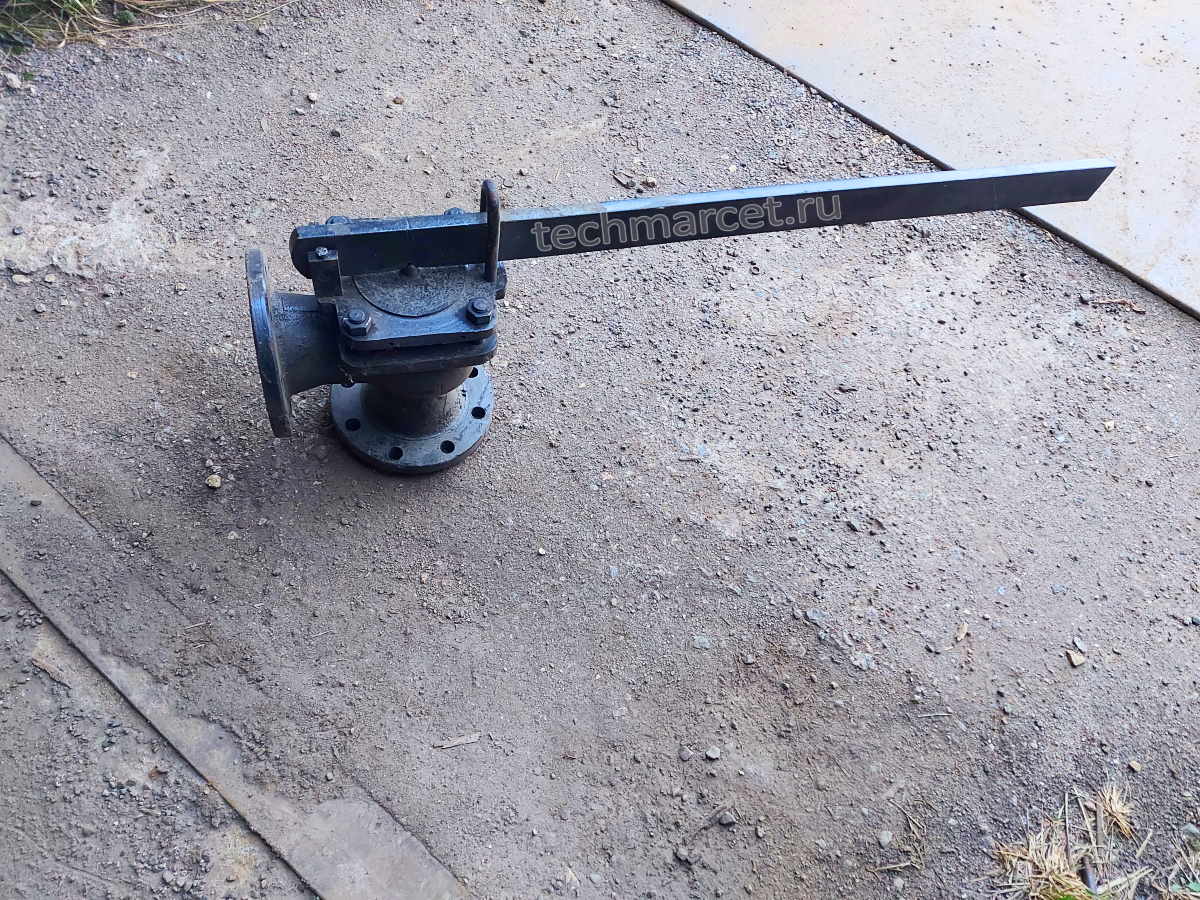

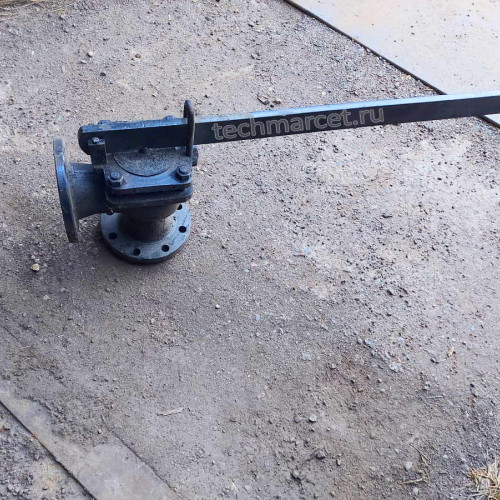

Клапан предохранительный 17ч18бр (17ч3бр), сбросной, чугунный, однорычажный, фланцевый, PN 16 бар
PR018
| PR018-00025 | DN 25 | по запросу |
| PR018-00040 | DN 40 | по запросу |
| PR018-00050 | DN 50 | по запросу |
| PR018-00080 | DN 80 | по запросу |
| PR018-00100 | DN 100 | по запросу |
Технические характеристики и образец паспорта Справочные данные для выбора и установки грузов на рычагах предохранительных клапанов 17ч3бр (17ч18бр) и 17ч5бр (17ч19бр).
Клапан предохранительный, угловой, однорычажный 17ч18бр (17ч3бр) защищает систему от повышения давления, автоматически сбрасывая рабочую среду в атмосферу или отводящий трубопровод до тех пор, пока давление не снизится до нужных показателей. Регулировка давления сброса осуществляется перемещением груза на рычаге клапана.
Давление:PN 16 бар (1,6 МПа)
Рабочая температура: -15… +225°С
Диапазон давлений сброса: 1-10 бар
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Материал: корпус и крышка - серый чугун 18; уплотнение - латунь ЛС59-1
Способ крепления: фланцевый по ГОСТ 12815-80
Исполнение: однорычажный
Температура окружающей среды: 0...+55°С
Страна-производитель: Россия
Грузы для рычажных предохранительных клапанов поставляются отдельно. Возможна комплектация ответными фланцами и крепежом.
Клапана поставляются с хранения.
Монтаж на трубопровод должен производится с уплотнительными прокладками без перекосов. Рабочая среда не должна содержать механических включений и абразивных частиц. На вводе в систему рекомендуется установка промышленного сетчатого фильтра соответствующего диаметра. Установка строго вертикальная, крышкой вверх.
