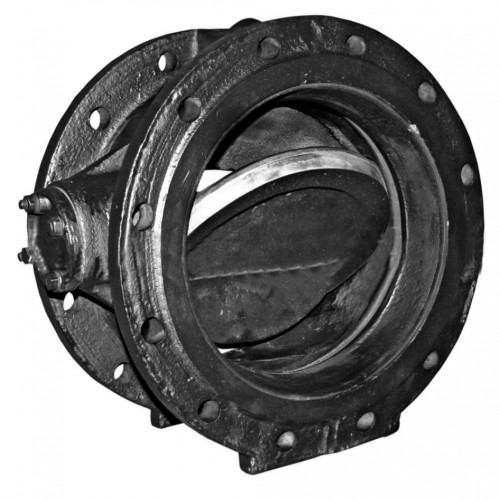

Клапан обратный 19ч24р, чугунный, поворотный, фланцевый, PN 16 бар
KO024-02
| KO024-02150 | DN 150 | по запросу |
| KO024-02200 | DN 200 | по запросу |
| KO024-02300 | DN 300 | по запросу |
| KO024-02400 | DN 400 | по запросу |
Руководство по эксплуатации обратного клапана KO024
Клапан обратный KO024-02 (типа «захлопка») служит для предотвращения обратного потока рабочей среды в системах тепло- и водоснабжения, отопления, водоподготовки. Клапан устанавливается на трубопровод при помощи фланцевого соединения. Запорный орган клапана выполнен в виде диска. В статичном положении среды противовес автоматически возвращает диск обратного клапана в положение «закрыто».
Давление: PN 16 бар (1,6 МПа)
Рабочая температура: 0…+100°С
Среда: воздух, вода и подобные среды, не агрессивные к применяемым материалам.
Материалы: корпус, диск - чугун; уплотнение - резина
Способ крепления: фланцевый по ГОСТ 12815-80
Управление: автоматическое
По запросу возможна комплектация ответными фланцами и крепежом.
Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Клапан может устанавливаться в горизонтальном и вертикальном положении. При монтаже на вертикальном трубопроводе направление движения среды должно быть "снизу-вверх". Монтаж на трубопровод производится с межфланцевыми уплотняющими прокладками без перекосов. Рабочая среда должна быть свободна от механических загрязнений.
Гарантируется безотказная работа обратного клапана в течение 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня поставки, при соблюдении потребителем правил хранения, транспортирования, монтажа и эксплуатации.
