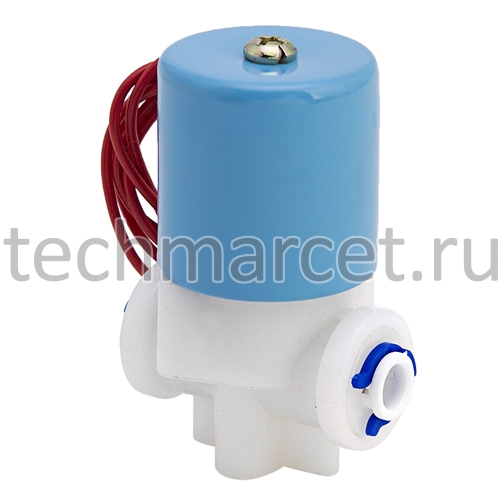

Клапан электромагнитный (соленоидный) нормально закрытый, пластиковый, прямого действия, быстросъемный, с катушкой, PN 10 бар
KV373
Технические характеристики клапана KV373, руководство по монтажу и эксплуатации
Клапан электромагнитный KV373, пластиковый, быстросъемный, нормально-закрытый, применяется для дистанционного управления потоком рабочей среды: вода, воздух и другие среды, не агрессивные к применяемым материалам. Штатно комплектуется катушкой AC 220 В. Возможна поставка с катушкой DC 24 В, DC 12 В.
Клапан прямого действия, т.е. не требует для срабатывания наличия перепада давления и используется для рабочей среды с максимальной вязкостью 20 сСт. Время срабатывания и пропускная способность зависят от перепада давления. Подача рабочей среды односторонняя, в соответствии с указателем на корпусе. Установка клапана на трубопровод - катушкой вверх. Катушка клапана съемная. Управление клапаном осуществляется непрерывно, подачей рабочего напряжения на катушку. На вводе в систему перед клапаном рекомендуется установка сетчатого фильтра соответствующего номинального диаметра.
Исполнение: нормально-закрытый (НЗ) - клапан открывается при подаче напряжения
Номинальное давление: 10 бар
Перепад давления: 0..8 бар
Рабочая температура: с уплотнением EPDM 0..+100°С
Среда: жидкая и газообразная, не агрессивная к применяемым материалам
Материалы: корпус и крышка - пластик, шток и плунжер - нержавеющая сталь, уплотнение EPDM
Способ крепления: быстросъемное крепление
Управление: катушка AC 220 В, 50/60 Гц. Возможна поставка с катушкой напряжением: DC 24 В, DC 12 В. Допуск по напряжению ±10%
Мощность: переменный ток (AC) - 7VA; постоянный ток (DC) - 5W
Номинальный режим включения: ED (ПВ) 100%
Степень защиты: IP65
Гарантийный срок - 12 месяцев со дня ввода в эксплуатацию, но не более 18 месяцев со дня отгрузки, при гарантийной наработке 200 000 циклов. Условия эксплуатации при окружающей температуре от 0 до +60°С и относительной влажности до 95%, без конденсации. В процессе эксплуатации электромагнитная катушка (соленоид) клапана может нагреваться, что является нормальным режимом работы. Запасные плунжеры, штоки поставляются опционально, необходимо указать при заказе.
