Виды и основные характеристики кранов шаровых
Шаровые краны, разновидности, типы и характеристики.
Шаровый кран - это вид запорной арматуры, с запорным органом в виде шара.
Разделить краны можно по способу крепления:
- Фланцевые краны шаровые, обеспечат самый простой и удобный монтаж и демонтаж крана шарового на трубопроводе. Но отличиться более большими габаритными размерами и ценой.

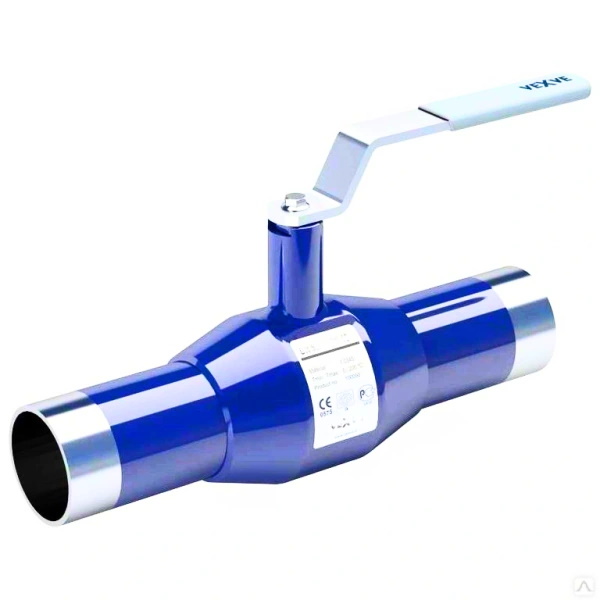

- Приварные краны шаровые, или иногда пишут сварные. Способ крепления сварка к трубопроводу. Используют в тех местах где нельзя использовать муфтовое соединение или фланцевое. Так же очень часто используют пластиковые краны со способом крепления приварка.
- Муфтовые или резьбовые краны шаровые. Самый популярный способ крепления, резьба может быть разных видов G, R, Rc, NPT, L. Так же резьба бывает внутренняя, наружная или с накидной гайкой (американкой)
- Комбинированные краны - когда одна сторона с одним типом крепления, а другая сторона крана с другим. Например кран фланец и сварка.
Краны можно разделить по пропускной способности:
- Редуцированные краны шаровые, или используют еще название стандартнопроходные краны шаровые. Краны у которых отверстие в шаре у крана меньше чем диаметр трубопровода. Их основное достоинство это значительно меньшая стоимость. Так же если устанавливать привод на такой кран, стоимость привода тоже дешевле.
- Полнопроходные шаровые краны. Диаметр отверстие в шаре у крана совпадает с диаметром трубопровода. Стоимость таких кранов значительно выше, но зато позволяют пропустить через себя максимальное количество среды.
Шаровые краны можно разделить по возможности регулировки среды в трубопроводе:
- Стандартные краны шаровые не умеют регулировать поток. В регулировки понимается как уменьшения потока за счет редуцирования проходного сечения. Не когда не регулируйте поток обычными кранами, так как регулировки добиться очень сложно и краны выходят из строя очень быстро.
- Регулирующие краны - это специальные серии кранов с помощью которых можно редуцировать диаметр трубопровода. Правильная регулировка достигнута измененной формой отверстия у шара в кране. Их можно разделить на линейную регулировка и равнопроцентную.
Краны можно разделить по количеству входов и выходов:
- Двухходовые краны шаровые - самый распространенный тип кранов. Один вход и один выход крана. Несёт запорную функцию, иногда регулирующий.
- Трехходовые краны шаровые. Это краны с тремя входами и выходами. Бывают: - Смешивающие краны шаровые. Два входа и один выход - Разделяющие или перемещающие краны шаровые. Один вход и два выхода.
Так же краны шаровые можно разделить по изготовлению корпуса:
- Цельносварные или не разборные краны шаровые. Отличаются меньшей ценной и не возможностью ремонта крана.
- Разборные краны шаровые. Краны которые не сложно разбираются и при необходимости можно заменить не исправную часть.
Ещё краны можно разделить по управляющему органу:
- Ручные шаровые краны. В основной массе кранов везде используют такие. Они открываются руками с помощью ручки или редуктора. - Редуктора на кранах используется либо при больших размерах кранов, либо для более меленого открытия трубопровода в избежании гидроудара. - Ручки у кранов бывают разной формы: ручка, бабочка а так же бывают противовандальные.
- Краны шаровые с электроприводом. Открытие крана происходит с помощью электропривода. Привод управляется путем подачей тока 380в, 220в, 24в или 12в. А так же возможна управление с диспетчерского стола Токовым или импульсным сигналом.
- Краны шаровые с пневмоприводом. На такой кран устанавливается пневматический привод и управляется давлением воздуха.
Краны разделить можно материалам корпуса:
- Бронзовые или латунные краны. Самый распространённые краны шаровые. Используются на объектах где нет особых задач.
- Стальные краны шаровые. Стальные краны выделяются надежностью и долголетием, при не большой цене. Используются на общепромышленных площадках.
- Нержавеющие шаровые краны. Многофункциональные краны, которые могут использоваться для более сложных задач.
